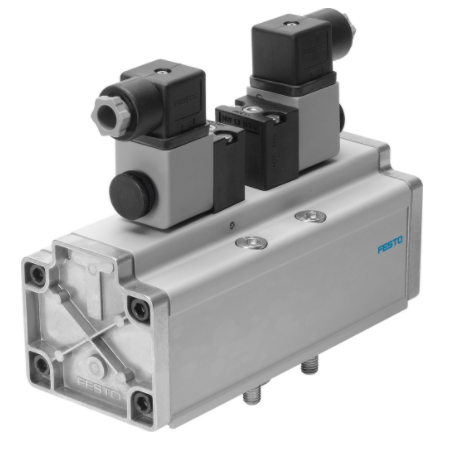

使用概览FESTO电控阀JMDH-5/2-3/4-D-4

使用概览FESTO电控阀JMDH-5/2-3/4-D-4

使用参数

坚固的金属壳体

成组式安装，可混合使用 ISO 1、2 和 3

多种电气连接方式

全面的高度互连元件：调压阀、节流阀、垂直压力隔离板等

也可用作阀岛

传统老虎阀可以安装在带公用进气口的PAL 气路条上，

或安装在带公用进气口和排气口的PRS 气路条上。

通过空心螺栓将这些阀安装在气路条或气路板上。

气路条和气路板有2到6个阀位。

空位密封，在 PAL 气路条上用螺帽或在 PRS 气路板上用盖板。

通过带螺纹口的空心螺栓可对阀进行单独供气。

结构特性:

短型号代码  JMDH

排气功能  带节流选项

密封原理  软密封

安装位置  可选

符合标准  ISO 5599-1

手控装置  按钮式

ISO 规范  155

先导类型  先导驱动

搭接  正重叠

驱动方式  电控

宽度  42 mm

标准标称流量  1200 l/min

工作气口  G1/4

底座规格 1，符合 ISO 5599-1 标准

工作电压  24 V DC

工作压力  2 bar ... 10 bar

线圈的特性参数  24 V DC: 2.7 W

允许的电压波动  +/- 10 %

工作介质  压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性  运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准

耐冲击性  冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

设计  活塞闸阀

防护等级   IP65

公称通径   8 mm

网格尺寸  43 mm

先导气源  内先导

流向  不可逆

符号  00991005

逆转开关时间  18 ms

持续通电率  *

0 信号的*正向测试脉冲  3800 µs

信号为 1 的*负向测试脉冲  4900 µs
