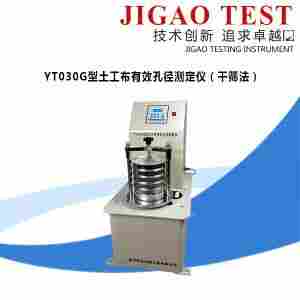

YT030G型土工布有效孔径测定仪（干筛法）
YT030G型土工布有效孔径测定仪（干筛法） 【厂家直销】
YT030G型土工布有效孔径测定仪（干筛法） 【品质保证】
种类丰富！
YT030G型土工布有效孔径测定仪（干筛法）
【适用范围】： YT030G型土工布有效孔径测定仪用于土工织物和复合土工织物的有效孔径干筛法的测定。
【符合标准】：JTG E50-2006 SL235-2012 GB/T 14799-2005 BS6906 ASTM D4751
【测试原理】：以不加张力的单层土工布及其有关产品之试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料，进行试验计算过筛率。
【技术优势】：本机采用一体化避震设计，液晶蓝屏显示，薄膜电子轻触开关。并充分结合客户实验室实际需要，采用工作电压 220V，方便客户使用。
【技术参数】：
1.筛网规格：Ф 200*25毫米 5只 (可同时做5组试样）
2.筛盘规格：Ф 200*25毫米 5只
3.筛层叠高: 310毫米
4.测试数量：5组/次
5.回转半径: 12±1 mm
6.筛摇动次数: 220±10 mm次/min
7.振击次数: 150±10 mm次/min
8.上下振幅行程: 10±2 mm
9.时间设置: 0-999小时59分59秒
10.电机功率: 370W
11.电压: 220V
12.转速: 1400转/分
13.外形尺寸：550*750*1010mm
14.重量：160KG
YT030G型土工布有效孔径测定仪（干筛法） 【厂家直销】
YT030G型土工布有效孔径测定仪（干筛法） 【包邮】
YT030G型土工布有效孔径测定仪（干筛法）
1适用范围
1.1本方法规定了用干筛法测定土工织物孔径的试验方法。
L2本方法适用于土工织物和复合土工织物。
2引用标准
GB/T 6005—1997试验筛、金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸
GB 8170数值修约规则
3定义
3.1标准颗粒材料
洁净的玻璃珠或天然砂粒，其粒径应符合本方法中4.3的粒径分组要求。
3.2孔径
以通过其标准颗粒材料的直径表征的土工织物的孔眼尺寸。
3.3有效孔径（Q）
能有效通过土工织物的近似*颗粒直径，例如。釦表示土工织物中90%的孔径低 于该值。
4仪器设备及材料
4.1筛子:直径
4.2标准筛振筛机。
横向振动频率:220次/min ± 10次/min;回转半径:12mm ± lmmo
垂直振动频率:150次/min ± 10次/min;振幅:10mm ± 2mmo
4。3标准颗粒材料。
标准颗粒材料粒径分组如下：
0.045 - 0.063,0.063 - 0.071,0.071 - 0.090,0.090 - 0.125,0.125 - 0. 180.0,180-
0.250,0.250-0.280,0.280-0.355.0.355-0,500.0,500 ~0.710(mm)o
—79 一
4.4天平:称量200g,感量O.Olgo
4.5秒表、细软刷子、剪刀等。
5试样制备
5.1取样:按本规程T 1101—2006的规定取样o
5.2试样数量及尺寸:剪取5 x n块试样顷为选取粒径的组数;试样直径应大于筛子 直径。
5.3试样调湿:按本规程T1101中的第5.1条规定进行。当试样在间隔至少2h的连 续称重中质量变化不过试样质量的0.25%时，可认为试样已经调湿。
6试验步骤
6.1试验前应将标准颗粒材料与试样同时放在标准大气条件下进行调湿平衡。
6.2将同组5块试样平整、无褶皱地放入能支撑试样而不致下凹的支撑筛网上。从较 细粒径规格的标准颗粒中称50g,均匀地撒在土工织物表面上。
6.3将筛框、试样和接收盘夹紧在振筛机上，开动振筛机，摇筛试样10mino
6.4关机后，称量通过试样进入接收盘的标准颗粒材料质量，至0.01go
6.5更换新的一组试样,用下一较粗规格粒径的标准颗粒材料重复6.2〜6.4步骤,直 至取得不少于三组连续分级标准颗粒材料的过筛率，并有一组的过筛率达到或低于5%。
7结果计算
7口 按下式计算过筛率,结果按GB 817。修约到小数点后两位：
B x 100 (T 1144-1)
式中：B——某组标准颗粒材料通过试样的过筛率(%);
P——5块试样同组粒径过筛量的平均值(g);
T——每次试验用的标准颗粒材料量(g)o
7.2以每组标准颗粒材料粒径的下限值作为横坐标(对数坐标)，相应的平均过筛率作 为纵坐标，描点绘制过筛率与粒径的分布曲线。找出曲线上纵坐标10%所对应的横坐标 —80 —
值，即为。90；找出曲线上纵坐标5%所对应的横坐标值，即为。95,读取两位有效数字。
7.3 土工织物有效孔径分布曲线的绘制示例
7.3.1曲线的绘制
以每组标准颗粒材料粒径的下限值为横坐标、过筛率的平均值为纵坐标绘制有效孔 径分布曲线
7.3.2 。90、。95值的确定
。90表示90%的标准颗粒材料留在土工织物上，其过筛率3为1 - 90% = 10%,曲线 上纵坐标为10%点所对应的横坐标即定义为有效孔径。知单位为mm。
憲表示95 %的标准颗粒材料留在土工织物上，其过筛率B为1-95% =5%,曲线上 纵坐标为5%点所对应的横坐标即定义为有效孔径僞5,单位为mmo
8试验报告
试验报告应包括以下内容：
(1) 样品名称、规格型号；
(2) 样品状态的描述；
(3) 试验日期；
(4) 试验设备型号、主要技术指标；
(5) 试验条件(标准颗粒材料的选用、摇筛时间等)；
(6) 试验结果(孔径分布曲线、有效孔径)；
(7)任何偏离规定程序的详细说明。
条文说明
孔径是土工织物水力学特性中的一项重要指标，它反映土工织物的过滤性能，既可评价土工织物 阻止土颗粒通过的能力，又反映土工织物的透水性。表征土工织物孔径特征的指标是有效孔径。
测试原理是:用土工织物试样作为筛布，将已知粒径的标准颗粒材料放在土工织物上面振筛，称量 通过土工织物的标准颗粒材料质量，计算出过筛率，调换不同粒径的标准颗粒进行试验，由此绘出有效 孔径分布曲线，并求出有效孔径值。
目前测量有效孔径的方法主要有干筛法和湿筛法，干筛法较为常用。国内外有关干筛法的标准主 要有《土工布表观孔径的测定 干筛法》(BS 6906)4土工布表观孔径的测定》(ASTM D4751—1999)、 《土工布孔径测定方法 干筛法XGB/T 14799—1993)o
本次修订主要参考了 BS 6906和ASTM D4751—1999的技术内容和我国的实际情况。修订点是：
(1) 增加了标准颗粒材料的定义，明确了标准颗粒材料不仅指玻璃微珠，还包括天然砂；同时修改 了标准颗粒材料的粒径分档，从8档改成10档，标准颗粒的分档符合*标准《试验筛、金属丝编织 网、穿孔板和电成型薄板筛孔的基本尺寸》(GB/T6005—1997 )有关筛网尺寸的规定。
(2) 增加了试验用标准大气条件，因为试验室的湿度对孔径试验(干筛法)影响很大，湿度过大会引 起标准颗粒粘结，湿度过低会使静电增强。
(3) 修改了标准颗粒材料的分档振筛程序，由从粗到细改为从细到粗进行试验;振筛时间由20min 改为lOmin;孔径分布曲线的横坐标从左到右的顺序进行了调整，由从大到小改为从小到大。
(4) 明确了试验结束是以通过试样的标准颗粒材料质量达到或低于5%为准，而不是10% 0
