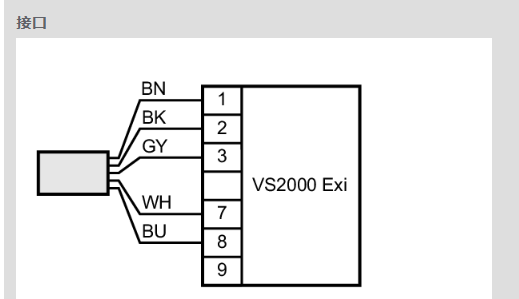

SF121A易福门分体式流量传感器接线图

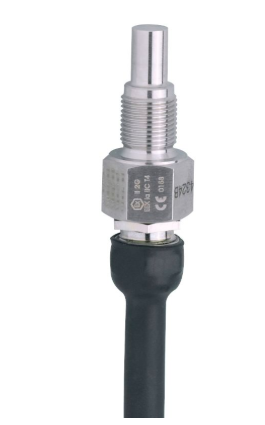

实拍图
产品特征
探杆长度L [mm] 12
电气数据
连接控制显示器 VS2000 Exi (PTB 01 ATEX 2075)
测量/设定范围
探杆长度L [mm] 12
液体
/测试
许可证 DMT 03 ATEX E091; IECEX BVS 06.0007
ATEX标记 II 2G Ex ia IIC T4 Gb
抗冲击
DIN IEC 68-2-27 40 g (11 ms)
抗震
DIN IEC 68-2-6 10 g (55...2000 Hz)
MTTF [年] 8648
安全分类
内部电容*值 [nF] 1.2
内部电感*值 [µH] 6
温度等级 T4
机械技术数据
重量 [g] 346
外壳 螺纹结构
尺寸 [mm] M12 x 1
螺纹代号 M12 x 1
原材料 不锈钢(1.4404 / 316L)
材料(潮湿部件) 不锈钢(1.4404 / 316L)
系统接口 M12 x 1
面板安装长度 EL [mm] 27
设定范围 [cm/s] 3...300
*灵敏度时的测量范围 [cm/s] 3...60
气体介质
设定范围 [cm/s] 200...2000
*灵敏度时的测量范围 [cm/s] 200...800
精度/偏差
介质温度变化率*值 [K/min] 15
系统接口 M12 x 1
应用
介质 液体; 气体介质
介质温度 [°C] -20...70
抗压强度 [bar] 30
液体
介质温度 [°C] -20...70
气体介质
介质温度 [°C] -20...70
反应时间
反应时间 [s] 1...10
液体
反应时间 [s] 1...10
气体介质
反应时间 [s] 1...10
工作条件
环境温度 [°C] -20...70
外壳防护等级 IP 67
注释
注释
原则上，按照94/9/EG (ATEX)的标准，样品检测基本只考虑了大气的要求 (0.8...1.1 bar)。
对于该区域以外的压力，用户必须评定和同意。
请您严格遵守操作使用说明书和检测证书。
包装单位 1 件
