德国E+F电容量物位测量结构
流的相位差。根据上述两个特征参数，基于介质电容值计算无功电流，基于介质阻抗计算实际电
流。杆式 / 缆式传感器上的导电性粘附物相当于附加介质阻抗，会导致测量误差。基于相位选择
测量原理计算介质阻抗，系统自动进行传感器粘附补偿。

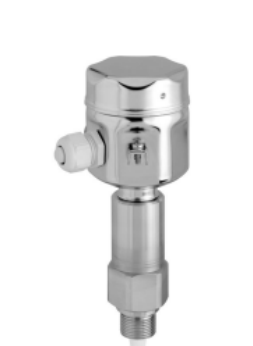

Liquicap M FMI5x 是一款一体式变送器，用于连续
液位测量。
仪表结构经测试验证，坚固耐用，传感器可用于真
空测量场合及压力值高达 100 bar 的过压测量场
合。使用材料允许在 –80 °C...+200 °C 温度范围内操作。
与 Fieldgate ( 通过互联网远程查询测量值 ) 配套使
用， Liquicap M 是原料库存管理和物流优化 ( 存量
控制 ) 的理想解决方案。优势
• 介质电导率为 100 μS/cm 或更高值时，无需标
定。传感器在工厂中按照订购长度进行
(0 %...100 %)，调试简便、快速。
• 通过纯文本显示的引导式菜单进行现场操作
( 可选 ) • 通过多项，应用十分广泛
• 可以在安全系统中使用，功能安全性可达 SIL2，
符合 IEC 61508 标准
• FDA ，接液部件材料抗腐蚀
• 介质形成粘附时，可以切换 DIP 开关开启粘附补偿功能
• 响应时间短
• 更换电子部件后，无需重新
• 可自动监控电子部件、绝缘层损坏及杆式传感器
破裂或缆式传感器脱落
• 可以进行界面测量
电容式物位测量原理基于物位变化导致电容器的电容值变化进行测量。传感器和容器壁 ( 导电性材
料 ) 构成电容器。传感器在空气中时 ➀，测量得到小数值的初始电容值。
容器内注入介质时，传感器被覆盖 ➁、 ➂，电容值随传感器被覆盖区域的增加而增大。
电导率为 100 μs/cm 时，测量与液体的介电常数 (DK) 值无关。因此，介电常数 (DK) 的波动不会影
响测量值显示。此外，系统还可以防止介质粘附或带屏蔽段长度的传感器的过程连接处冷凝对测
量的影响。
在非导电性材料的容器中，接地管可以作为接地电极
基于相位选择测量原理进行容器的电容值计算。在此过程中，测量交变电流的大小以及电压和电
