MGP-Z 系列 带导杆薄型气缸
由于导杆缩短、端板厚度变更，重量*多削减24%
实现节省空间
由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量
圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装

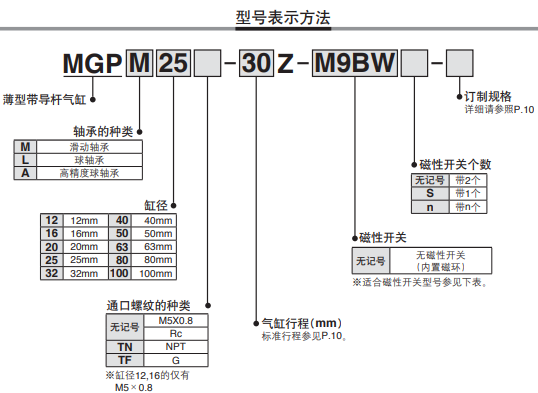

描述
轴承的种类 M 滑动轴承
缸径 16 缸径 16mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 200 气缸行程 200mm
行程调整标记 - 无
磁性开关型号 - 无磁性开关(内置磁环)
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
描述
配管口径 M5X0.8
形式 气压式
动作方式 单杆双作用
内置磁环 内置磁环
安装方式 基本型
缓冲形式 垫缓冲
*低使用压力 0.12
*使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500
无杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 不锈钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
垂直安装产品时，请注意操作速度。
顶部安装底部安装侧面安装
T型槽安装
在垂直方向使用产品时，如果负载系数大，则运行速度
可能比速度控制器的控制速度快（即快速扩展
在这种情况下，建议使用双速控制器。
请勿刮擦或擦伤活塞杆和导向杆的滑动部分。
密封件等损坏会导致泄漏或故障。
请勿使主体和平板的安装表面凹陷或刮擦。
可能无法保持安装表面的平整度，这会导致
滑动阻力。
确保气缸安装表面的平面度等于或小于0.05毫米。
如果安装在板上的工件和支架的平面度不合适，请滑动
阻力可能会增加。如果难以保持平面度小于或等于0.05，请放薄垫片
1.切勿将手或手指放在盘子之间
和身体。
请非常小心，以防止手或手指
卡在缸体和板之间的间隙中
施加空气时。
6.缸底
导向杆从圆柱体的底部在
缩回行程的末端，因此，如果
气缸要底部安装，有必要提供
导向杆安装表面上的旁路端口，如
以及用于内六角螺栓的孔
用于安装。
此外，在塞子发生撞击的应用中
等，安装螺丝应插入2d深度
或者更多。
1.使用活塞速度范围内的气缸。
为此缸设置了一个节流孔，但活塞速度可能
如果不使用速度控制器，则出操作范围。
如果在工作转速范围之外使用气缸，则它将
可能会损坏气缸，并缩短使用寿命。
通过安装速度控制器来调节速度，并使用
气缸在有限范围内。
2.注意运转速度时，
产品垂直安装。
在垂直方向使用产品时，如果负载
系数大时，运行速度可以比
速度控制器的控制速度（即快速扩展）。
在这种情况下，建议使用双速
控制器。
3.请勿刮擦或擦伤机身的滑动部分。
活塞杆和导向杆。
密封件等损坏会导致泄漏或故障。
4.请勿弄伤或刮伤主机的安装表面。
身体和盘子。
可能无法保持安装面的平整度，
这会增加滑动阻力。
5.确保气缸安装表面有一个
平整度为0.05毫米或更小。
如果工件和支架的平面度安装在
板不合适，滑动阻力可能会增加。
如果难以保持平面度小于或等于0.05，请放薄垫片
板和工件安装之间的环（由用户准备）
表面以防止滑动阻力增加。
