荷重传感器采用组合式S梁作为弹性体，具有高、滞后小、通用性强、结构精巧等特点，广泛应用于皮带秤、调速秤等过程控制的场合。
量程（Kg）：0.5 1 2 3 5 10 20 30 50 100 200。

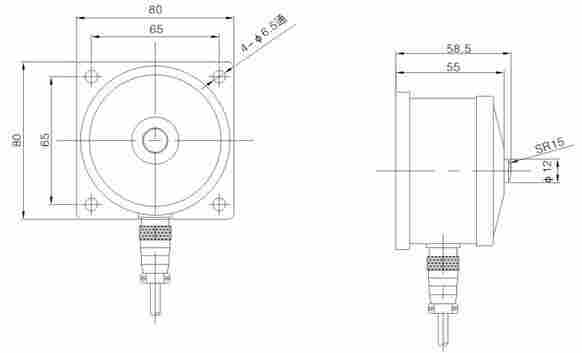

产品结构图：
技术指标:
参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.01 |
非线性 | ≤ %F·S | ±0.03 |
滞后 | ≤ %F·S | ±0.03 |
重复性 | ≤ %F·S | ±0.03 |
蠕变 | ≤ %F·S / 30min | ±0.03 |
零点输出 | ≤ %F·S | ±1 |
零点温度系数 | ≤ %F·S / 10℃ | ±0.03 |
灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.03 |
工作温度范围 | ℃ | -20℃ ~ +80 ℃ |
输入电阻 | Ω | 380±2Ω |
输出电阻 | Ω | 350±2Ω |
安过载 | %F·S | 150%F·S |
绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） |
激励电压 | V | 10V ~ 15V |
注：如需输出4-20mA,0-5V需外配变送器
外形尺寸表:
量程 | ?1 | ?2 | H | H1 | H2 | A | B | ?4 | SR |
0.2-0.7t | 72 | 16 | 41 | 25 | 8 | 72 | 62 | 4.6 | 8 |
1-8t | 88 | 20 | 54 | 34 | 10 | 88 | 75 | 5.6 | 10 |
10-15t | 114 | 25 | 70 | 46 | 13 | 114 | 95 | 6.5 | 25 |
20-30t | 145 | 32 | 91 | 60 | 16 | 145 | 120 | 11 | 30 |
产品结构图：
外形尺寸表：
