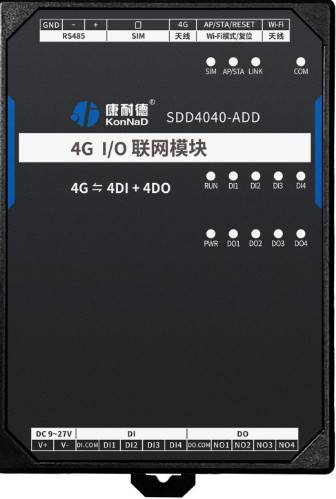

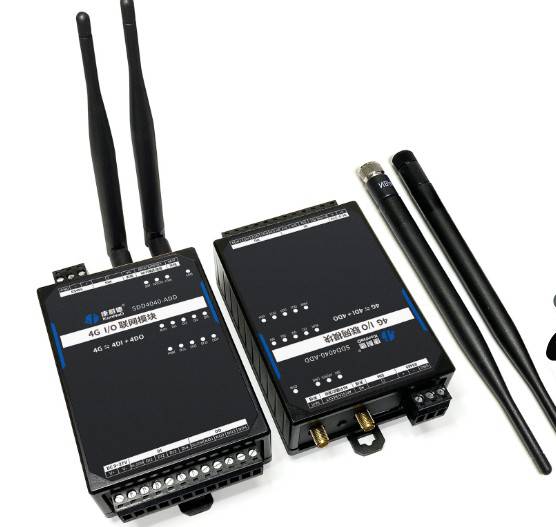

4G ⇋ 4DI(干接点) + 4DO
产品功能
4G
支持制式标准：移动/联通/电信 4G
Wi-Fi
组网方式：AP/STA
支持 DNS
支持 DNS 快速解析域名，无需繁琐 IP 记忆
DI * 4
输入模式：电平 + 脉冲计数
接口类型：干接点
DO * 4
输出模式：电平+脉冲
输出类型：A 型继电器
向下串行接口
RS485 * 1
RS485 透传
自带下行串口，支持串口与网络双向透明传输
高可靠性
全端口保护
全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷
产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作
-40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐
采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机
硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统
响应及时，处理高效，运行可靠
产品特点
DI 主动上传
DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测
RS485 级联
通过自带的 RS485 串口，级联同 RS485 型 I/O 模块，
实现各种数字量、模拟量的组合及扩展采集功能
无需布线
采用无线传输方式，部署灵活，不受通讯线缆限制，节约布线成本
透传
自带下行串口，支持串口与以太网口双向透明传输
支持 Modbus 网关功能
支持 Modbus TCP ⇋ Modbus RTU
多路 DI/DO 支持
支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
4G通讯
全网通，支持移动2G/3G/4G，联通2G/3G/4G，电信4G。
AP/STA 模式一键式切换
AP 模式：作为无线接入点，可发射 Wi-Fi 信号供设备接入，实现现场无 Wi-Fi 情况下本地局域网内IO远程控制及数据传输
STA 模式：接入无线路由器，实现 IO 远程控制及数据通信
技术参数
| 类别 | 参数名称 | 规格 |
|---|---|---|
| DI 输入 | DI 路数 | 4 |
| 连接端 | 凤凰端子 | |
| 接口类型 | 干接点 | |
| DI 输入模式 | 电平 + 脉冲计数 | |
| 数字滤波时间间隔 | 6个采样周期 | |
| 采集频率 | 1kHz | |
| DO 输出 | DO 路数 | 4 |
| 连接端 | 凤凰端子 | |
| DO 输出类型 | A 型继电器 | |
| DO 输出模式 | 电平+脉冲 | |
| 触点容量 | 30V/3A | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 1 | |
| 波特率+数据位+停止位+校验位 | 1200~115200bps | |
| 级联/透传 | RS485 透传 | |
| 4G | 4G网络制式 | 移动/联通/电信 4G |
| 传输速率 | LTE CAT4：上行50Mbps,下行150Mbps HSPA+：上行5.76Mbps，下行42Mbps GPRS：上下行85.6Kbps | |
| 天线标准 | SMA阴极头 | |
| 4G频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 UMTS/HSDPA/HSPA+：B1/B8UMTS：上下行384Kbps EDGE class：上下行236.8Kbps GSM/GPRS/EDGE：900/1800MHz | |
| 无线参数 | 无线标准 | 802.11b/g/n |
| 组网方式 | AP/STA | |
| 网络通讯形式 | 2.4G WiFi | |
| 天线接口 |
标准 SMA 阴头天线接口， 特性阻抗 50Ω |
|
| 物理特征 | 尺寸 | 75*105*30mm |
| 安装方式 | 定位孔/导轨安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
