性能规格H3FA-BU欧姆龙OMRON定时器
产品说明：
接点、无接点输出型，用于印刷基板
安装的定时器
• 控制输出备有2种型号，接点输出 （1a、 1b）为3A
（AC250V 电阻负载）、无接点输出为*150mA，容量非
常大。
• 1秒/10秒/1分/10分 （A型）、 6秒/60秒/6分/60分 （B型），
通过1台设备可设定4种时间。
• 可整体水洗。

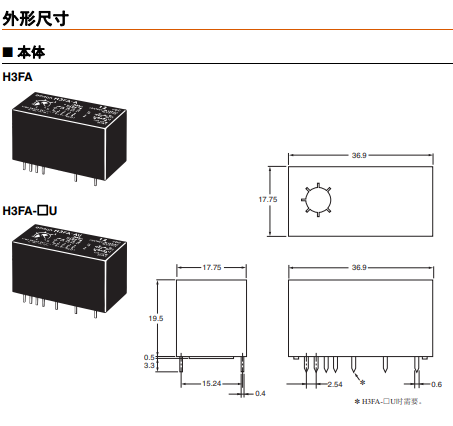

• 小型尺寸，可安装到间距为1英寸的机柜内部
（纵×横×高：17.75×36.9×19.5mm）。
• 通过UL/CSA标准。
动作时间偏差 ±0.5％以下（相对于*刻度时间的比例） *1 *3
设定误差 0～＋30％以下（相对于*刻度时间的比例、 20℃ 额定电压）
复位时间 10ms以下
电压的影响 ±1％以下（相对于*刻度时间的比例、 但， DC5、6、5/6V用为±2％以下）
温度的影响 ±5％以下（相对于*刻度时间的比例） *1
绝缘电阻 100MΩ以上（DC500V兆欧表）
耐电压 AC1,500V 50/60Hz 1min（控制输出与操作回路之间） *2
AC1,000V 50/60Hz 1min（非连接接点之间） *2
振动 耐久 10～55Hz 单振幅0.375mm 3个方向 各2h
误动作 10～55Hz 单振幅0.25mm 3个方向 各10min
冲击 耐久 1,000m/s2 3轴6方向 各3次
误动作 100m/s2 3轴6方向 各3次
寿命 机械 1,000万次以上（无负载、开关频率1,800次/h） *2
电气 10万次以上（AC250V 3A 电阻负载 开关频率1,800次/h） *2
质量 接点输出型 约15g、 无接点输出型 约10g
内部连接 注：全部为顶视图。
H3FA
施加输入电压后，通过电源回路，定时器内部的CR振荡回路开始
振荡，当计数回路计数达到设置值时，产生输出信号。
该信号通过晶体管进行增幅，使得负载动作。
而且，在H3FA-SA/-SB （无接点输出型）负载两端产生的电压是
负载的输入电压减去晶体管ON时残留电压后的值。
定时器的功能
① 当执行条件ON时开始定时，定时过程中执行条件要保持ON。
② 定时时间到，定时器ON、其所属触点动作。此后只 要执行条件保持ON ， 其ON状态保持。
③ 当扫描时间Ts >0.1秒时，TIM会不准确； 当Ts > 0.01秒时，TIMH会不准确。
④ 定时器ON后，若执行条件OFF，定时器复位。
⑤ 定时器ON后，若PLC断电，定时器复位。
当定时器复位时，其当前值为设定值。
