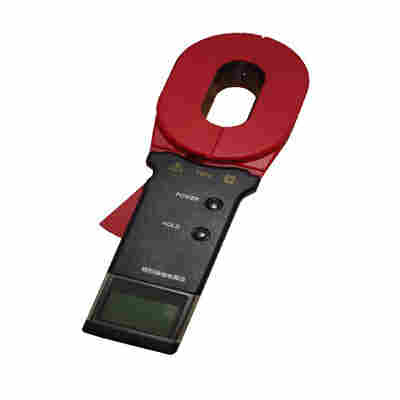

钳形接地电阻测试仪测量原理及技术规格

钳形接地电阻测试仪测量原理及技术规格

钳形接地电阻测试仪又名钳形接地电阻仪，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。

钳形接地电阻仪测量原理

1．电阻测量原理

钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

2． 电流测量原理

钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

钳形接地电阻仪技术规格

电 源： 6VDC（4节5号碱性干电池）

工作温度：-10℃-55℃

相对湿度：10%-90%

液晶显示器：4位LCD数字显示，长宽47×28.5mm

钳口张开尺寸：32mm

钳表质量(含电池)：长钳口1160g；圆钳口1120g

钳表尺寸：长钳口 长285mm、宽85mm、厚56mm

圆钳口长260mm、宽90mm、厚66mm

保护等级：双重绝缘

结构特点：钳口方式

量程换档：自动

外部磁场：<40A/m

外部电场：<1V/m

单次测量时间：1秒

电阻测量频率：>1KHz

电阻测量*分辨率：0.001Ω

电阻测量范围：0.01-1000Ω

电流测量范围：0-20A

被测电流频率：50/60Hz

可存储测量数据：99组

电阻报警临界值设定范围：1-199Ω

电流报警临界值设定范围：1-499mA
