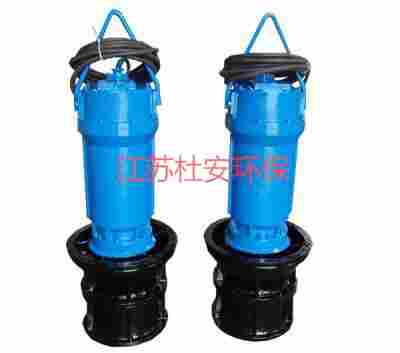

700ZQB-100，潜水轴流泵性能参数，轴流泵曲线图

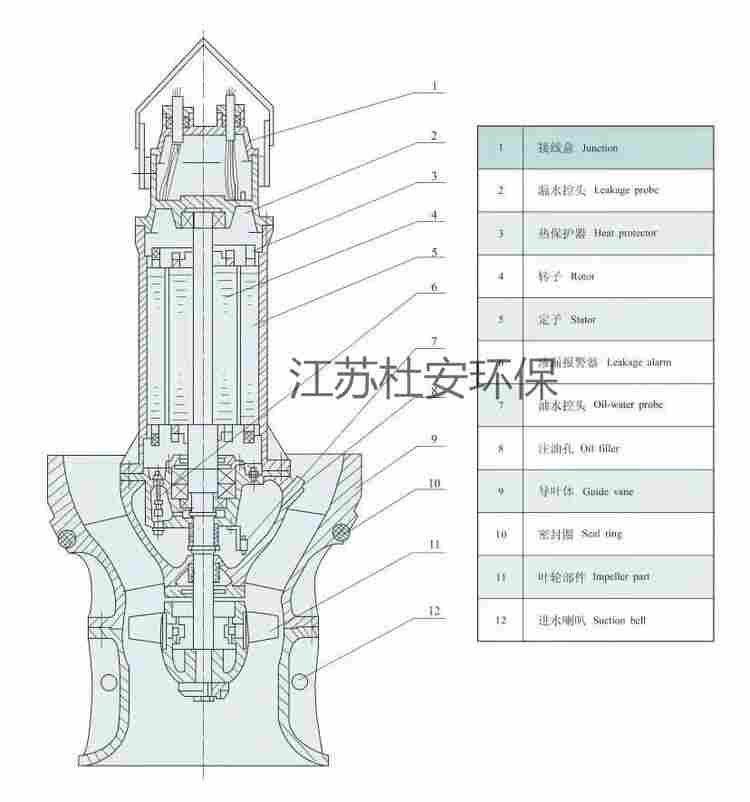

结构说明
潜水轴流泵外形尺寸图
江苏杜安环保700ZQB-100潜水轴流泵和HQB潜水混流泵，泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。
潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度过135℃、轴承温度过90℃时，采用断电保护，所有保护器由一个潜水泵保护器进行监控，以保证潜水泵安全使用。
潜水轴流泵保护
传感器输出信号由潜水电泵保护器接受。该保护器对每一个输出信号，包括开关量或模拟量分别输出一个开关信号，并在保护器上显示出报警闪光信号。
JS | 浸水传感器 | 上接线腔内 | 开关信号 | 常 开 | |
WC | 绕组温度传感器 | 电机绕组内 | 热敏开关信号 | 常 闭 | 根据用户要求 |
PT100铂电阻信号 | 电阻信号 | ||||
XL | 泄漏传感器 | 电机腔内 | 开关信号 | 常 开 | |
YS | 温度传感器 | 油室内 | 模拟信号 | ＞30kΩ | |
WZ | 下轴承传感器 | 下轴承腔内 | 热敏开关信号 | 常 闭 | |
PT100铂电阻信号 | 电阻信号 | 根据用户要求 |

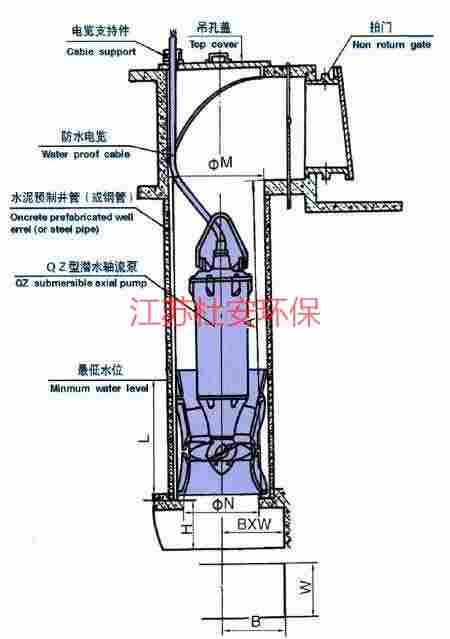

潜水轴流泵安装说明
ZQB系列潜水轴流泵、HQB系列潜水混流泵一般采用开敞式进水，安装形式为悬吊式安装、钢制井筒式安装、混泥土预置井筒式安装。悬吊式安装、钢制井筒式安装由本公司提供整套井筒，混泥土预置井筒式安装由本公司提供安装底座（含防转装置）、井盖装置。
安装时，将潜水电泵吊入井筒着低为止，导叶体上的斜面与支座斜面配合，止水橡胶（O型圈）起密封作用。
较大的潜水泵（一般叶轮直径在1米以上），采用带封闭进水流道的安装形式。
轴流泵是流量大、扬程低、比转数高的叶片式泵，轴流系的液流沿转轴方向流动，但其设计的基本原理与离心泵基本相同。
轴流泵的主要零件有进水管、叶轮、导叶、出水管、泵轴、轴承和轴封等。轴流泵按主轴的安装方式分有立式、卧式和斜式三种。
1. 进水管
喇叭管为中小型立式轴流泵的吸水室，用铸铁制造，它的作用是把水以较小的损失均匀地引向叶轮。喇叭管的进口部分呈圆弧形，进口直径约为叶轮直径的1.5倍。在大型轴流泵中，吸水室一般做成流道的形式。
2. 叶轮
叶轮是主要的工作部件，由叶片、轮縠、导水锥等组成。
轴流泵的叶片呈扭曲形装在轮縠上。根据叶片调节的可能性分为固定式、半调节式和全调节式三种。固定式的叶片和轮穀成一体，叶片的安装角度是不能调节的。半调节式的叶片用螺母拴紧在轮鞍上，在叶片的根部刻有基准线，而在轮縠上刻有几个相应安装角度的位置线。叶片不同的安装角度，其性能曲线将不同，使用时可根据需要调节叶片安装角度。半调节式叶轮叶片需要停机并拆卸叶轮之后，才能进行调节。全调节式的叶片是通过机械或液压的一套调节机构来改变叶片的安装角。它可以在不停机或只停机而不拆卸叶轮的情况下，改变叶片的安装角。
3. 导叶
导叶位于叶轮上方的导叶管中，并固定在导叶管上。它的主要作用是消除流体的旋转运动，减少水头损失。同时可将流体的部分动能转变为压能。
4. 轴和轴承
中小型轴流泵泵轴是实心的。对于大型轴流泵，为了布置叶片调节机构，泵轴做成空心的。轴腔内安置有操作油管或操作杆。
轴流泵的轴承按其功能可以分为三类：径向轴承、推力轴承和导轴承。推力轴承用于承受泵运行过程中产生的轴向力。径向轴承导轴承主要用来承受转动部件的径向力，起径向定位作用。导轴承装在导叶锥体中，用于减小轴的摆动，导轴承常用介质润滑或外冲洗液润滑。
5. 轴封
轴流泵可根据应用场合的要求配置填料或机械密封，与离心泵轴封相似。
6. 泵壳
轴流泵的泵壳呈圆筒形，由于其中有固定导叶，故称导叶式泵壳。导叶装在叶轮后面，呈圆锥形，内有多片导叶。轴流泵的出水道是一弯管。中小型轴流泵的进水道多采用喇叭形短管，而大型轴流泵则多采用肘弯形或钟形进水道。
轴流泵的性能特点
1. 轴流泵适用于大流量、低扬程。
2. 轴流泵的H-V特性曲线很陡，关死扬程(流量Q=0时)是额定值的1.5~2倍。
3. 与离心泵不同，轴流泵流量愈小，轴功率愈大，因此应开阀启动。
4. 高效操作区范围很小，在额定点两侧效率急剧下降。
5. 轴流泵的叶轮一般浸没在液体中，因此不需考虑汽蚀，启动时也不需灌泵。
轴流泵的操作与流量调节
轴流泵一般不采用出口阀调节流量，常用改变叶轮转速、调节泵入口导叶或改变叶片安装角度的方法调节流量。
1. 变转速调节
与离心泵相似，轴流泵通过改变转速可获得多条性能曲线，使得工作点保持在高效区。变转速调节由于其调节的便捷性已经在大型轴流泵上得到越来越多的应用。
2. 入口导叶调节
轴流泵可在入口设导叶，通过导叶改变入口液流的预选强度来实现泵特性曲线的改变。导叶调节适用于流量小范围变化而扬程大范围变化的场合。
3. 叶片安装角调节
叶片安装角调节相当于改变了泵的比转速，适用于要求流量大范围变化而扬程变化范围较小的场合。叶片半调节式由于每次调节需对泵进行拆卸，因此适用场合较少。叶片全调节式轴流泵设有液压式或机械调节机构。液压式调节机构源自水轮机叶片调节结构，具有输出力矩大的优点，但油系统复杂，一般用于功率2500kW以上的大型轴流泵。机械式调节机构一般用于功率2500kW以下的轴流泵。叶片安装角调节由于调节机构复杂，可靠性相对较差，正逐步被变转速调节所取代。
江苏杜安环保700ZQB-100轴流泵控制柜
控制柜是我公司专门为潜水电机设计配套的，由空气开关、交流接触器、热继电器、中间继电器、电机综合保护器等元器件组成。有就地控制和远程控制二种控制方式，有转换开关进行切换。控制柜型式有户内型和户外型二种，安装方式有挂壁式和立柜式。
1）、使用范围
适用于控制交流额定电压为380V、频率为50HZ的三相鼠笼式异步电机。功率15KW及以下时采用直接起动方式（也可根据用户要求采用自耦降压或软启动方式）。控制柜对潜水电机具有过载、缺相、短路、漏水、过热等保护。根据用户配置要求，可以提供一控一、一控二、一控三、一控四等四种结构形式。
2）、工作条件
l 周围0高空气温度不过+40℃，0低不低于-10℃；
l 安装地底海拔高度不过2000米；
l 无爆炸危险的场合，且介质中无足以腐蚀金属和破坏绝缘的气体、导电尘埃；
l 不可在导电性污染或由于预期的凝露使干燥的非导电性污染变为导电性污染的环境中使用。
3）、性能特性
l 长期通过所控电机额定电流时，过载保护不动作；通过1.2倍额定电流时则在20分钟内切断电源，并指示故障信号。如缺相则立刻切断电源，并指示故障信号。
l 在起动和运转位置上均可停止电机；
l 能在85~110%US范围内任何电压下可靠地工作，其释放电压不高于75%US，有不低于20% US；
l 在起动和运行中，电机及所控电路发生短路时，可瞬时切断电源，有效保护电器设备。
l 漏水保护器能在油室进水30%时报警指示，但不切断电源；
l 电机定子绕组温度高于125℃时，报警指示并切断电源，不接热保护线或温度没有回复到125℃以下时拒绝起动；
