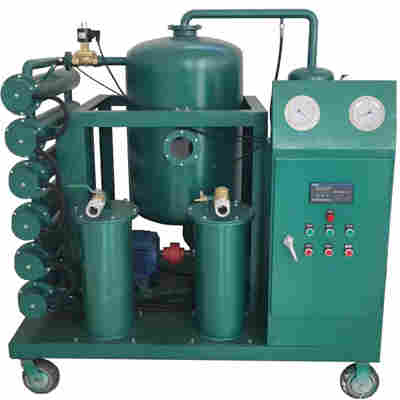

真空滤油机工作原理和性能特点

真空滤油机工作原理和性能特点



真空滤油机又称真空高效滤油机,滤油机,真空净油机

真空滤油机具有体积小、比例重量轻、移动方便、噪音低、连续工作时间长、性能稳定、操作方便等特点。是各电厂、电站、变电所、电器制造厂、炼油厂、石油化工等工矿企业过滤变压器油、透平油、40#以下机油、液压油等油液中的水分、气体和杂质微粒的理想设备。



真空滤油机工作原理
是根据水和油的沸点不同而设计的，主要由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度控制器、精密过滤器和电气控制等部件组成。
开动真空泵系统，真空表的负压达到0.06时，可以打开进油阀，待净化油液从主油箱进入粗滤器，经粗滤器除去油中的较大水颗粒杂质。粗净化的油进入加热器，加热后的油液进入真空缸，再通过雾化器，在一定的温度和真空条件下，油水充分雾化、水份蒸发向上、油液降下，油中所含的水份和气体雾化后被真空泵抽出。进入冷却器，通过水冷却把热蒸汽冷却成水，部份未凝成水的蒸汽通过真空泵排出，当真空缸的油位达到下观察孔的中心时，可以开动排油泵，把油液送入精滤器，除去微粒杂质后排入主油箱。



真空滤油机性能特点

1、真空系统

由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计，极大地增加了油液在真空系统中的表面积，并很大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用*的消沫系统，使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。

2、过滤系统

采用三级过滤，吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器，使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料，可分层过滤不同粒径的颗粒，极大地提高了滤芯的使用寿命。具有完善的滤芯结构，可有效降低滤材的表面流速，获得稳定的过滤精度。

3、加热系统

采用分段逐级加热，表面热负荷小于1.0W/cm2，不会过热引起油液变质。油温可在0～100℃任意调节，自动控制，并设有保护装置，当进油量过少时自动停止工作，避免干烧引起加热器的损坏。

4、自动控制系统

采用变频器、液位变送器、温度传感仪、真空度传感仪等一系列自动控制仪表采集设备运行的各种信息，交由中心处理器进行处理，自动控制整台设备的运行并监视设备的运行状况。本机带有各种保护装置（过载保护、过压保护、相序保护、异常运行停机保护），可确保设备安全运行。

5、整机结构

整机一体化桥架结构，减小了体积。采用整体可拆卸油槽，保证地面无油作业，减少环境污染。有移动式、固定式、全封闭式、车载式等多种型号。
