功率(kw) | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
额定电流(A) | 2.9 | 3.7 | 5 | 6.4 | 8.2 | 12.4 | 16.3 |
额定电压(V) | 380 | ||||||
转速(r/min) | 2900 | 2900 | 2900 | 2900 | 2900 | 1470 | 1450 |
频率(Hz) | 50 | ||||||
绝缘等级 | F | ||||||
进气量(m3/h) | 10 | 22 | 35 | 50 | 75 | 80 | 100 |
增氧能力(kgO2h) | 0.50 | 1.26 | 2.30 | 2.80 | 3.75 | 6.00 | 7.90 |
进气管口径(mm) | 32 | 32 | 50 | 50 | 50 | 50 | 50 |
表中进气量及增氧能力是在标准试验条件下(20℃水温，气压101.325KPa)，曝气机潜水深度3m，试验介质为清水时的试验值。如潜水深度进气量大于表中的数值，需用户提供潜水深度和进气量，以便本公司设计和提供优化的设备。
| |||||||

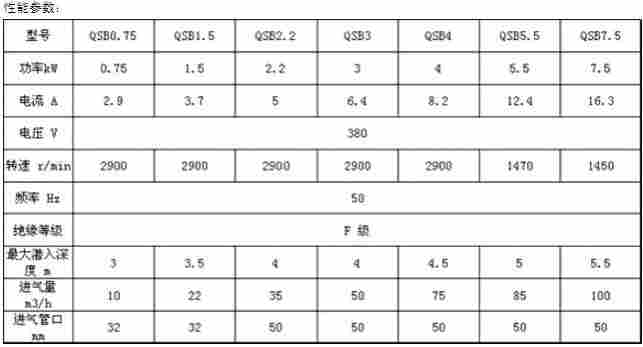

射流曝气机参数

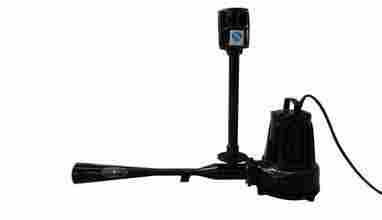

1 射流曝气机的工作原理
射流曝气机的射流器采用文丘里喷嘴, 工作水泵出水通过射流器的喷嘴,随着喷嘴直径变小,液体以极高的速度从喷嘴喷射出来,高速流动的液体穿过吸气室进入喉管,在喉管形成局部真空,通过导气管吸入(或压入)的大量空气进入喉管后, 在喷水压力的作用下被分割成大量微小的气泡, 与水形成混合体。气液混合体通过扩散管向外排出, 其速度减慢, 压力增强,形成强力喷射流,对废水搅拌充氧。气泡经多次切割,喷射扰动后, 变成无数的细小气泡, 其表面积很大,使空气中的氧更易快速溶解于水中。由于气泡直径小,上升速度缓慢,从而延长了大气中氧气溶解于水的时间,促使废水和氧气充分混合接触。
2 废水生物处理中射流曝气的作用
射流曝气作为一种曝气充氧方法, 它的作用不仅仅是作为一种气泡扩散充氧装置(如鼓风曝气中的各种空气扩散装置) , 也不能单纯看作是一种机械曝气设备,而是介于两者之间,利用气泡扩散和水力剪切两个作用达到曝气和混合的目的。实际上,在活性污泥法废水处理系统中,由于通常采用废水与活性污泥的混合物作为工作介质, 当吸入空气后在射流器的喉管内发生相当剧烈的混合作用。这一混合作用一方面进行着气- 液- 固(活性污泥) 之间的紊动扩散与能量交换及气－液－固三相间的转移过程, 还有更加突出的是发生在被高速剧烈紊动“切割”得非常细微的气泡、活性污泥的微小颗粒以及废水(液相)中有机物这三者之间的生物学上的作用。大大增加活性污泥的表面更新率与吸附表面积,从而使活性污泥的细小絮状体能与气泡中的氧及废水中的有机物有充分的接触吸附作用, 使吸附能力大大提高。这是其它类型曝气设备所不能达到的。
3 射流曝气机技术的主要性能特点
射流曝气法与其它曝气方法的区别在于其核心设备射流曝气器。射流曝气法的优点:
(1)潜水射流曝气机混合搅拌作用强,具有较高的的充氧能力、氧利用率和氧动力转移效率。
(2)构造简单、工作可靠、运转灵活、便于调节、不易堵塞、易维修管理。
(3)当采用自吸式射流曝气机时,可取消鼓风机,消除噪音污染。
(4)在射流曝气器喉管内,由于射流的紊动及能量交换作用,形成了剧烈的混掺现象, 不仅在瞬间( 10- 2s)完成氧从气相向液相中的转移,而且射流曝气的工作水流是进水和回流污泥的混合液或曝气池混合液,因此在混合液内迅速地进行着泥(微生物) - 水(有机物) - 气(溶解氧)三者间的传质与生化反应,这是一个在特定条件下发生的快速生物反应与三相间传质的综合过程。
(5)提高了污泥的活性,基质降解常数较其它活性污泥法高。
(6)土建投资省,占地面积小。
其它
可适用于较大池深，装机容量略高于鼓风曝气（约10-20%），当水量较大时，曝气泵数量较多（与风机比较）。
江苏杜安环保射流曝气机配套就进设立室外就地控制箱，防护等级为IP55。控制箱采用双层门设计，外门有可视窗，双门都带锁。按钮，指示灯，转换开关都安置在内门上。控制柜立柱高度为800mm。
控制箱内器件包括：启动、停止按钮，运行、电源、故障指示灯，远程/就地转换开关。当切换到远程状态时，搅拌机可受来自中央控制室PLC送来的PLC开、停命令，当切换到手动时，可以就地使用面板上面按钮手动控制开停。
控制箱内装有设备配套使用的保护器，能对设备的各种故障进行有效的监控，监控项目应包括以下各项：绕组温、油室泄漏、过载，短路等。控制柜应在设备故障状态下输出无源故障信号(继电器输出触点的耐压等级为220V~)。
控制箱内部器件选用国产正泰或德力西，也可以根据客户需求采用其他器件（如施耐德，ABB等进口器件）。
控制箱能输出、输入以下信号：
输出信号：设备运行、停止信号（共2个）
故障信号 （共1个）
远程控制信号 （共1个）
公共线--COM （共1个）
输入信号：远程开、停控制信号（共2个）
上述信号均采用无源开关量信号，信号线全部接入端子排
