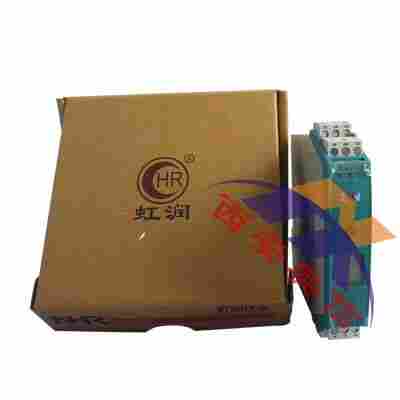

NHR-W21虹润无源信号隔离器 NHR-W21多通道无源隔离器
虹润仪表 郭工： ⑱⑨⑥⑥⑨③⑨③⑭
Q：1148/070/631 www.xanhr.com
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
产品介绍
NHR-W21无源信号隔离器无需外供电源，由输入回路供电，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。
产品特点
单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
标准的35mmDIN导轨卡式安装。
技术参数
|
输入 |
|
|
输入信号 |
0-20mA，4-20mA |
|
电压降 |
2.5V（I=20mA） |
|
响应电流 |
< 50uA |
|
大输入/过载输入 |
50mA /100mA |
|
大输入电压/过载输入电压 |
30V / 30V |
|
极限电压输入 |
33V |
|
输出 |
|
|
输出信号 |
0-20mA，4-20mA，0-5V，1-5V |
|
电压降 |
2.5V（I=20mA） |
|
大输出 |
35mA |
|
纹波 |
10mVp-p |
|
其它参数 |
|
|
传输精度(20℃) |
0.15%FS |
|
附加误差 |
0.02%*PV /100Ω（注：PV为测量量程值） |
|
温度系数（负载100Ω） |
≤（0.02%*PV）/K/100Ω（注：PV为测量量程值） |
|
截止频率 |
<30Hz |
|
阶跃响应(10%-90%) |
≤2ms |
|
耐压测试 |
输入、输出：2000V AC 1min |
|
工作温度范围 |
-10℃ ~ 70℃ |
|
安装方式 |
35mmDIN导轨安装 |
|
安装尺寸 |
13*108*121.2mm(宽*高*深) |
|
重量 |
约130克 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
|
适用现场设备 |
直流电流源 |
