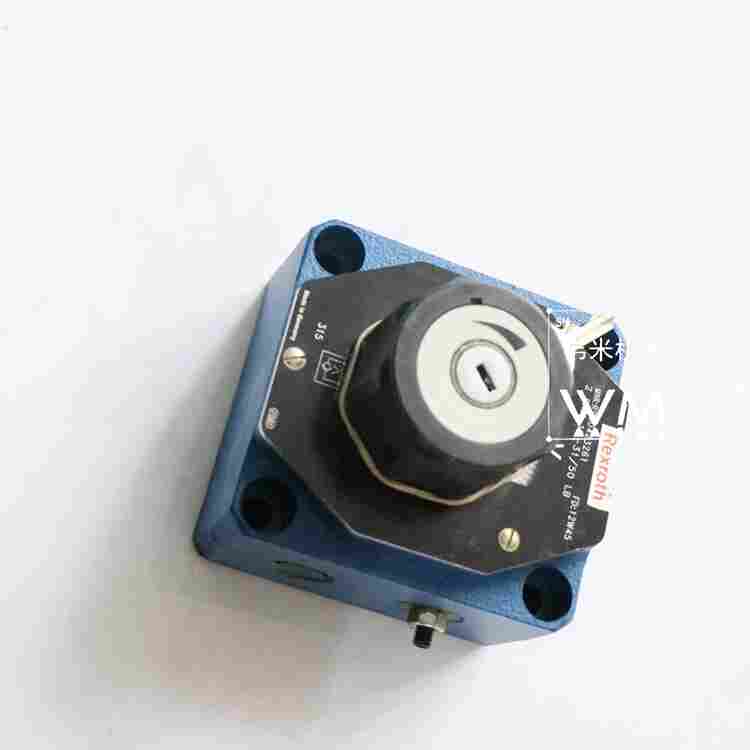

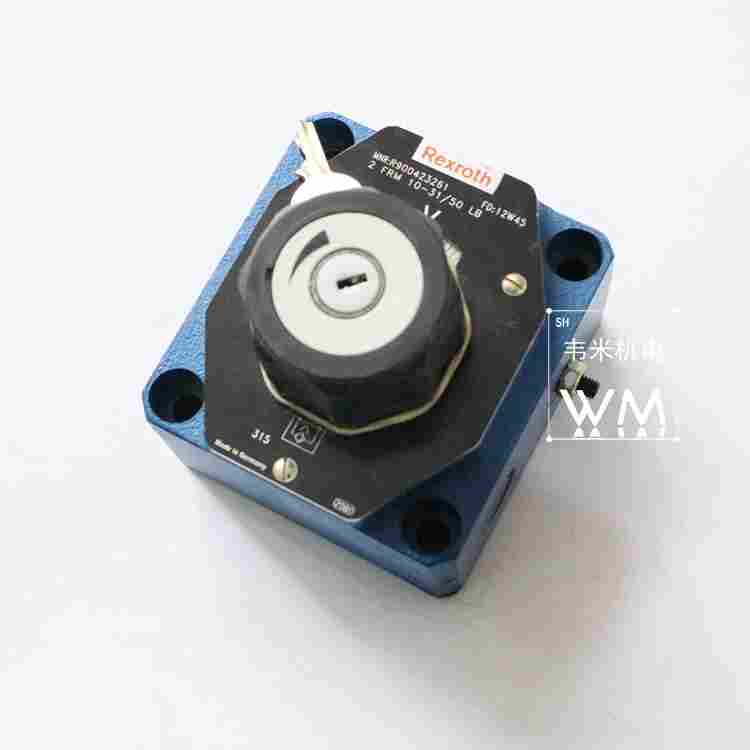

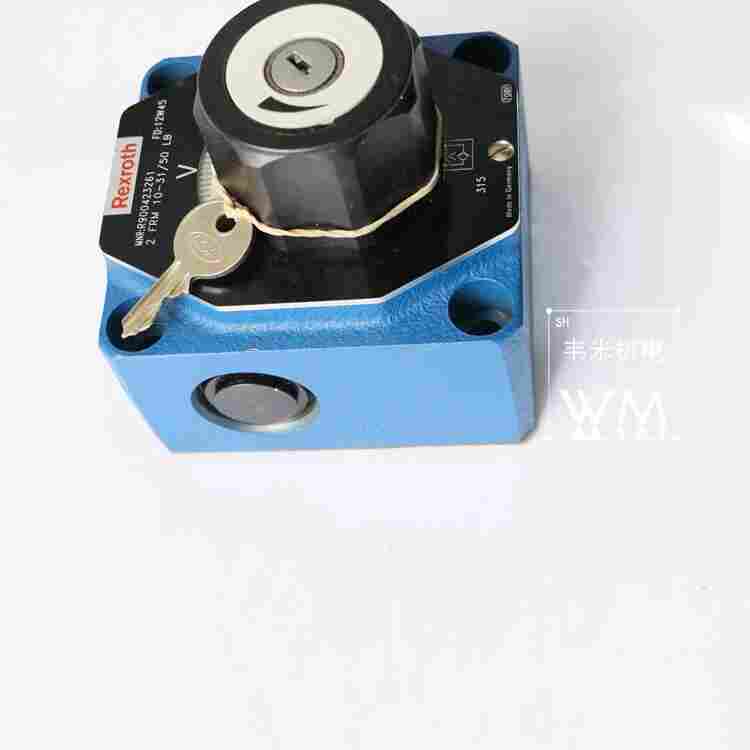

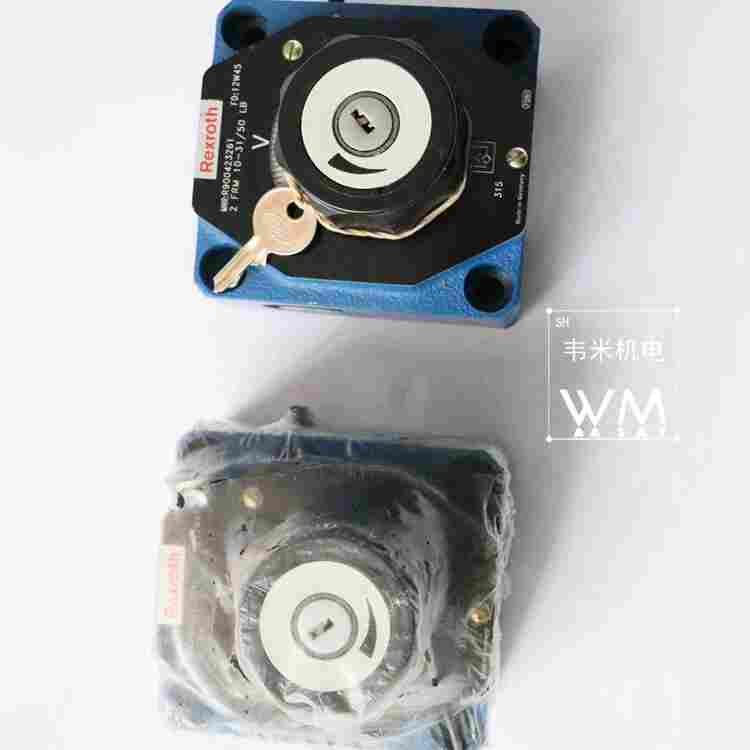

2FRM6A36-3X/10QMV REXROTH调速流量阀
2FRM 型调速阀
1.结构和工作原理
2FRM型调速阀是两通的流量控制阀。此阀是由减压阀和节流阀串联构成的，油流进入调速后，先以过减压阀减压，再由节流阀节流。由于减压阀对节流阀进行了压力补偿，所以调速阀的流量不受负载变化的影响，保持稳定，同时节流窗口设计成薄刃状，流量受温度变化很小。调速阀与单向阀并联时，油流能反向回流。
Z4S型整流板装在调速阀下，可以稳定通过调速阀两个方向的流量。
流量控制阀 利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。流量控制阀按用途分为 5种。(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。
调速流量阀型号
力士乐REXROTH二通流量控制阀2FRM6B
R996961497 2FRM6B36-3X/10.0QR/M-SO32-706
R900897566 2FRM6B36-3X/0,2QJRV
R900205577 2FRM6B36-3X/0,2QMV
R900205580 2FRM6B36-3X/0,2QRV
R901362832 2FRM6B36-3X/0,2QXCRV
R900212069 2FRM6B36-3X/0,6QJRV
R900205578 2FRM6B36-3X/0,6QMV
R900211380 2FRM6B36-3X/0,6QRV
R900211948 2FRM6B36-3X/1,5QJRV
R900205506 2FRM6B36-3X/1,5QMV
R900205507 2FRM6B36-3X/1,5QRV
R901250512 2FRM6B36-3X/1,5QXCRV
R900210838 2FRM6B36-3X/10QJMV
R900219518 2FRM6B36-3X/10QJRV
R900205508 2FRM6B36-3X/10QMV
R900205509 2FRM6B36-3X/10QRV
R901316131 2FRM6B36-3X/10QXCMV
R900220974 2FRM6B36-3X/16QJMV
R900212040 2FRM6B36-3X/16QJRV
R901430665 2FRM6B36-3X/16QM
R900205510 2FRM6B36-3X/16QMV
R900205511 2FRM6B36-3X/16QRV
R900990230 2FRM6B36-3X/16QRVSO12
R901154115 2FRM6B36-3X/25QJMV
R900222914 2FRM6B36-3X/25QJRV
R900205512 2FRM6B36-3X/25QMV
R900205513 2FRM6B36-3X/25QRV
R901350281 2FRM6B36-3X/25QXCMV
R901130292 2FRM6B36-3X/25QXCRV
R900211949 2FRM6B36-3X/32QJRV
R900205514 2FRM6B36-3X/32QMV
R900205515 2FRM6B36-3X/32QRV
R900224841 2FRM6B36-3X/3QJRV
R900205516 2FRM6B36-3X/3QMV
R900205517 2FRM6B36-3X/3QRV
R901041036 2FRM6B36-3X/3QXCRV
R901312058 2FRM6B36-3X/6QJMV
R900218302 2FRM6B36-3X/6QJRV
R900205518 2FRM6B36-3X/6QMV
R901228897 2FRM6B36-3X/6QR
R900205519 2FRM6B36-3X/6QRV
R901223872 2FRM6B36-3X/6QXCMV
R901030544 2FRM6B36-3X/6QXCRV
R901334995 2FRM6B36-3X=6QRV
R900218309 2FRM6B76-3X/0,2QMV
R900214482 2FRM6B76-3X/0,2QRV
R900212813 2FRM6B76-3X/0,6QMV
R900213151 2FRM6B76-3X/0,6QRV
R900210900 2FRM6B76-3X/1,5QMV
R901158940 2FRM6B76-3X/1,5QR
R900211379 2FRM6B76-3X/1,5QRV
R900943457 2FRM6B76-3X/10QJMV
R900221367 2FRM6B76-3X/10QJRV
R900205520 2FRM6B76-3X/10QMV
R900209927 2FRM6B76-3X/10QRV
R900766443 2FRM6B76-3X/16QJMV
R900221021 2FRM6B76-3X/16QJRV
R900211156 2FRM6B76-3X/16QMMIL15
R900205521 2FRM6B76-3X/16QMV
R900205522 2FRM6B76-3X/16QRV
R900724606 2FRM6B76-3X/25QJMV
R900221368 2FRM6B76-3X/25QJRV
R900205523 2FRM6B76-3X/25QMV
R900205524 2FRM6B76-3X/25QRV
R900221369 2FRM6B76-3X/32QJRV
压力控制阀
压力控制阀的作用:
1、用来控制液压系统中油液压力;
1)溢流阀：直动式溢流阀、先导式溢流阀
2)减压阀
2、以压力为控制信号实现油路通断。
3)顺序阀
4)压力继电器
共同工作原理:利用作用于阀心上的液压力与弹簧力相平衡的原理进行工作。
溢流阀应用实例
(1)为定量泵系统溢流稳压和定量泵、节流阀并联，阀口常开。
(2)变量泵系统提供过载保护
和变量泵组合，正常工作时阀口关闭，过载时打开，起安全保护作用,故又称安全阀。
(3)实现远程调压 p远程< p主调
(4)系统卸荷和多级调压 和二位二通阀组合(先导式)
(5)形成背压
减压阀用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制等油路中。
顺序阀是一种利用压力控制阀口通断的压力阀，因用于控制多个执行元件的动作顺序而得名。按控制油来源不同分内控和外控，按弹簧腔泄漏油引出方式不同分内泄和外泄。
压力继电器功用:根据系统压力变化,自动接通或断开电路,实现程序控制或安全保护。
工作原理: pk> pT时，柱塞上升,发出信号pk< pT时，柱塞下降,断开信号。
