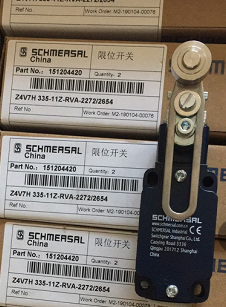

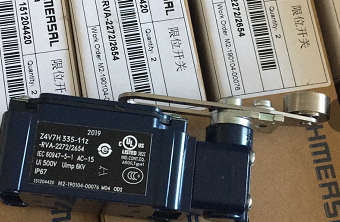

施迈赛335-11Z-RVA-2272/2654限位开关
限位开关的应用方面很多，很多电器里面都有它的身影。那这么简单的开关能起什么作用呢?它主要是起连锁保护的作用。*常见的例子莫过于其在洗衣机和录音机(录像机)中的应用了。
在洗衣机的脱水(甩干)过程中转速很高，如果此时有人由于疏忽打开洗衣机的门或盖后，再把手伸进去，很容易对人造成伤害，为了避免这种事故的发生，在洗衣机的门或盖上装了个电接点，一旦有人开启洗衣机的门或盖时，就自动把电机断电，甚至还要靠机械办法联动，使门或盖一打开就立刻"刹车"，强迫转动着的部件停下来，免得伤害人身。
在录音机和录像机中，我们常常使用到快进或者倒带，磁带急速地转动，但是当到达磁带的端点时会自动停下来。在这里行程开关又一次发挥了作用，不过这一次不是靠碰撞而是靠磁带的张力的突然增大引起动作的。
欧得电气有限公司限位开关
达起点之后又碰着起点的行程开关，把装料机构的电路接通，开始自动装车。是这样下去，就成了一套自动生产线，用不着人管，日以继夜地工作，节省了人的体力劳动
限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。极限限位开关安装在机构动作的*远端，用来保护机构动作过大出现机构损坏。
限位开关，指为保护内置微动开关免受外力、水、油、气体和尘埃等的损害，而组装在外壳内的开关，尤其适用于对机械强度和环境适应 性有特殊要求的地方。 形状大致分为横向型、竖向型和复合型。下图表示典型的竖向型限位开关的构造。限位开关大致上是由五个构成要素组成的。
■内置微动开关驱动机构
对于限位开关来说，微动开关的驱动机构是与密封性能和动作特性直接相关的重要部分。其构造分为三类，如下表所示。
⑴活塞型
根据密封方法不同，有表中的A型和B型2个种类。A型是用O型环 或薄膜密封的，由于密封橡胶没有外露，在抵制工作机械的切割碎 屑方面功能较强大，但其反面影响是，有可能会将砂子、切割粉末 等压入活塞的滑动面。B型虽然不会把砂子、切割粉末等压入，且 密封性能优于A型，但由于炽热的切割碎屑飞溅过来，有可能会损 坏橡胶帽。因此，要根据使用场所的不同选用A型或B型。而柱塞 型仍然通过柱塞的往复运动压缩或吸进空气。为此，如果长时间将柱塞压入，限位开关内的压缩空气逸失，内部 压力将与大气压相同，即使急于让柱塞复位，柱塞却有迟缓复位的 倾向。为了避免发生这种故障，设计时，根据柱塞的压入将空气的 压缩量控制在限位开关内部全部空气量的20%以内。另外，为了延 长微动开关的寿命，在这一构造内部设置了一个OT吸收机构，该 OT吸收机构采
用OT吸收弹簧，用以吸收残余的柱塞的行程。该机 构相对于柱塞的运动，在中途停止按压微动开关辅助柱塞的行程。
零件、 材料 、材料记号、 特征
接点 金 Au 抗腐蚀性非常优越，用于微小负载。因为其质地较柔软(维氏硬度HV25~65)，因此较易黏着(接点黏着)，并且在接点接触力较大的情况下接点容易
金、银合金 AuAg 90%金、10%银的合金抗腐蚀性非常优越，硬度为HV30~90，比金高，因此广泛用于微小负载用开关。
白金、金、银合金 PGS 69%金、25%银、6%白金的合金抗腐蚀性非常优越，硬度也与金银合金相同，广泛用于微小负载用开关。称为作"1号合金"。
银、钯合金 AgPd 抗腐蚀性较好，但较易吸附有机气体生成聚合物。50%银、50%钯的情况下，硬度为HV100 ~200。
银 Ag 导电率、热传导率在金属中是*的。虽然表现出较低的接触电阻，但其缺点是，在硫化气体的环境中较易生成硫化膜，在微小负载区域较易产生接触不良。硬度为HV25~45。多用于一般负载用开关。
银、镍合金 AgNi 90%银、10%镍的银、镍合金导电率与银接近，在抗电弧、抗熔化方面表现优良。硬度为 HV65~115。
银、铟、锡合金 AgInSn 硬度、熔点较高，抗电弧性优越，不易熔化或转移。
可动弹簧、可动片 弹簧用磷青铜 C5210 压延性、抗疲劳性及抗腐蚀性优良。已进行退火处理。如果弹簧临界值(Kb0.075)C5210-H 为40kgf/mm2以上、C5210-EH为47kgf/mm2以上，较低，广泛用于小型微动开关的可动片。
用于弹簧用铍铜
(时效硬化处理型) C1700 C1720 压延加工后进行时效硬化处理。导电率较高，并且进行硬化处理后，如果弹簧临界值(Kb0.075)C1700-H在90kgf/mm2以上、C1720-H在47kgf/mm2以上，非常高，用于弹簧界值必须为较高的微动开关。
弹簧用铍铜(mill-hardend材料) C1700-□M C1720-□M 出厂时，材料厂商已进行过时效硬化处理(凹陷。
称为密尔哈敦材料)，零件加工后(压延)无需进行时效硬化处理。如果弹簧临界值(Kb0.075)在65kgf/mm2以上(参考值)，就会比弹簧用磷青铜高，广泛用
折叠工业
限位开关主要用于将机械位移转变成电信号，使电动机的运行状态得以改变，从而控制机械动作或用作程序控制。
限位开关真正的用武之地是在工业上，在那里它与其它设备配合，组成更复杂的自动化设备。
机床上有很多这样的限位开关，用它控制工件运动或自动进刀的行程，避免发生碰撞事故。有时利用限位开关使被控物体在规定的两个位置之间自动换向，从而得到不断的往复运动。比如自动运料的小车到达终点碰着限位开关，接通了翻车机构，就把车里的物料翻倒出来，并且退回到起点。到
