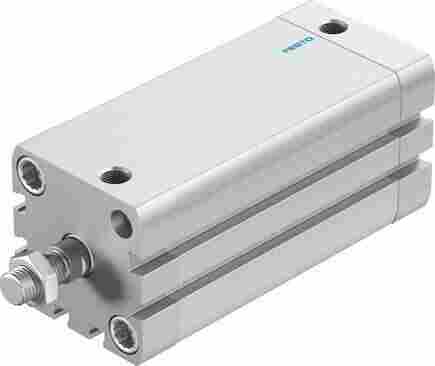

ADN-40-80-A-PPS-A
费斯托festo紧凑气缸的使用概括
ADVU系列紧凑型气缸性能概述：
1、不需灌引水.吸程高达5m.扬程达50m.出口压力≥6kgf/c㎡;
2、流动宽敞，通过性能好.允许通过*颗粒直径达10mm。抽送泥浆、杂质时，对气缸磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：
4、该气缸无旋转部件，没有轴封，隔膜j|等抽送的介质与气缸的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电.在易燃、易爆场所使用安全可靠;6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机气缸也不会因此而损坏.一旦负荷，气缸会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行;8、结构简单、易损件少，该气缸结构简单，安装、维修方便，气缸输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的气缸因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：
了解其产品的技术规格
行程
80 mm
活塞直径
40 mm
活塞杆螺纹
M10x1.25
短型号代码
ADN
缓冲
自调节气动终端位置缓冲
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
环境温度
-20 °C ... 80 °C
端位的冲击能量
1.7 J
缓冲长度
5 mm
6 bar 时的理论力值，返回行程
686 N
6 bar 时的理论力值，前进行程
754 N
0 mm 行程的移动质量
80 g
每 10 m 行程的附加重量
37 g
0 mm 行程的基本重量
346 g
每 10 mm 行程的额外移动质量
9 g
安装位置
可选
符合标准
ISO 21287
活塞杆端部
外螺纹
位置检测
通过接近开关
符号
00992970
派生型
一端活塞杆
工作压力
1 bar ... 10 bar
工作模式
双作用
安装方式
带附件
通过内螺纹安装
要么：
带通孔
气动接口
G1/8
材料说明
RoHS 合规
盖子材料
铝
阳极氧化处理
密封件材料
TPE-U(PUR)
活塞杆材料
高合金钢
缸筒材料
光滑阳极氧化处理
精制铝合金
