SP-4系列钳型互感器型号分类及技术性能

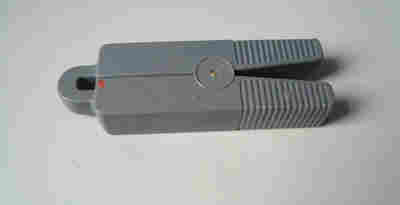

SP-4系列钳形电流互感器是一种高精度交流电流变换器，它可配合各种检测仪器，例如：多功能电能表、记录仪、示波器、电力分析仪、数字万用表等，可在不断开被测电路情况下进行各种电参量的测量。SP系列钳形电流互感器品种规格齐全，用户可根据不同场合，不同需要选择合适的钳形电流互感器。
SP-4系列钳型互感器型号分类
|
型号 |
一次电流（A） |
二次 |
允许 |
准确度等级 |
钳口 |
外型 |
|
|
比差±% |
角差±% |
||||||
|
20%~120% |
20%~120% |
||||||
|
|
5 |
5 |
10 |
0.1 |
0.1 |
7*9 |
138*42*24 |
|
|
5 |
5 |
10 |
0.1 |
0.1 |
7*9尖头 |
138*42*24 |
|
|
5 |
5 |
10 |
0.2 |
0.2 |
7*9 |
138*42*12 |
|
|
5 |
5 |
4 |
0.1 |
0.1 |
8 |
122.5*42.6*23 |
注：二次电流可按用户要求确定
SP-4系列钳型互感器技术性能考核及验证
依据《JJ G313 - 94测量用电流互感器*计量规程》、《GB1208 - 1997 电流互感器*标准》、《ZBN21007 - 88钳形电流形**标准》，制定了如下测试考核项目即: 考核验证比差、角差的线性，升降变差，被测载流导线的位置相关性，钳口开、合变差，短期稳定性，频率特性，电磁干扰试验，温度特性试验，以及与标准数字功率电能表结合的整体性能测试，与有源负载构成精密钳形电流/电压转换器的性能测试等项目。在我所互感器试验室用由BL 3401型电流比例标准(精度为0.0005级)和HEG5型互感器校验仪组成的互感器校验装置对ECCT-1型钳形电流互感器进行反复多次的全性能考核，测试结果表明所研制的两个样品，其线性和变差均优于0.1级电流互感器的技术指标，其中NO∶1号夹钳的非线性可达0.015 %。
