砂水分离器安装说明

砂水分离器安装尺寸图

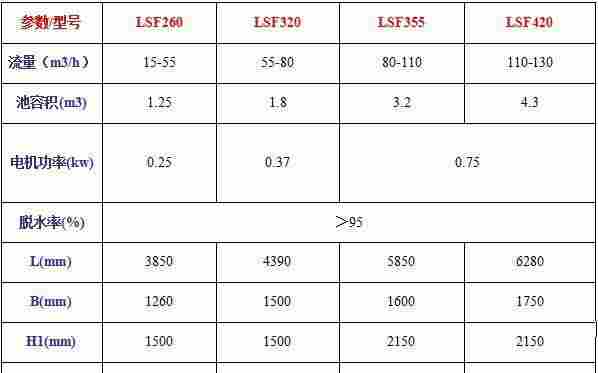

江苏杜安环保砂水分离器技术参数和安装尺寸表主要包括螺旋公称直径、螺旋直径、处理量、安装角度、螺旋转速、电机功率、回收率、砂分离后含水平率与安装尺寸。

型号参数		-260	-300	-350	-400
螺旋公称直径D(mm)		260	300	350	400
螺旋直径φ(m7h)		235	285	320	385
处理量Q(m3/h)		5-12	12 〜20	20 〜27	27 〜35
安装角度a(° )		25
螺旋转速n(r/min)		≈4.8
电机功率N(KW)		0.37		0.55	0.75
回收率(颗粒度≥0.2mm)		≥96
砂分离后含水平率(％)		<65
	φA	220	270	320	390
	B	260	310	345	410
	B1	710
	b2	1200	1360	1500	1800
	b3	B2+80
安装尺寸	DN,	100	150	200	250
(mm)	dn2	150	200	250	300
	L	2800	3000	3200
	L1	3840	4380	5760	6150
	l2	2800	2800	3800	3800
	H	1550	1750	2400	2550
	H,	1600	1700	2150	2150

砂水分离器安装尺寸图

产品说明：
　　螺旋式砂水分离机，又名螺旋砂水分离器，是对一级污水处理流程中沉砂池排除的砂水混合物进行再分离的机械设备。螺旋砂水分离机可除去砂石无机物等杂物。是沉砂池，曝气沉砂池等理想的配套环保设备。
　　砂水混合物从螺旋式砂水分离机顶部的法兰接管进入储液箱内。箱内专门设计的散水盘使水汇集于下水槽。砂水混合液中，砂石逐渐沉淀于下部的螺旋U形槽内。空心带式螺旋缓慢旋转将砂砾推向上出口，自然脱水排除。
　　砂水分离器在驱动装置的驱动下，砂水混合液从螺旋砂水分离机顶部进入水箱，混合液中比重较大的砂粒、杂物等沉降于U 型槽底部，在螺旋片的推动下，砂粒沿斜置的U 型槽底向上提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至集砂箱，与沉砂分离后的水从溢流口排出。螺旋砂水分离机主要由无轴螺旋叶片，U 型槽，水箱，导流装置及驱动装置等部件组成，该设备主要适用于对污水处理厂沉淀池排砂出的砂水混合液进行砂水分离。

产品结构特点：
1、螺旋砂水分离机的分离效率可达96%～98%，可分离出粒径≥0.2mm 的颗粒；
2、螺旋砂水分离器采用无轴螺旋，无水中轴承，维护方便；
3、螺旋砂水分离机结构紧凑，重量轻；
4、螺旋砂水分离器采用*传动装置，其关键件减速器为*的轴装式，不用联轴器，安装对中方便；
5、螺旋砂水分离机的衬条为快装式，便于更换；
6、螺旋砂水分离器的螺旋轴向位置可调，便于调整其尾部和箱壁的安全间隙。

砂水分离器安装说明：

1、检查螺旋砂水分离器安装尺寸，供配电是否完好，开启螺旋式砂水分离机；
2、进行空载试验，检查砂水分离机运行情况；
3、螺旋砂水分离机安装时各连接部位螺栓必须牢固连接；
4、功率配备应根据工况、输送介质、安装角度和输送长度确定；
5、螺旋砂水分离器可根据用户特定的尺寸及要求定制。

配套设备：

304不锈钢法兰，进水管路，出水管路及现场控制箱

配套就进设立室外就地控制箱，防护等级为IP55。控制箱采用双层门设计，外门有可视窗，双门都带锁。按钮，指示灯，转换开关都安置在内门上。控制柜立柱高度为800mm。

控制箱内器件包括：启动、停止按钮，运行、电源、故障指示灯，远程/就地转换开关。当切换到远程状态时，搅拌机可受来自中央控制室PLC送来的PLC开、停命令，当切换到手动时，可以就地使用面板上面按钮手动控制开停。

控制箱内装有设备配套使用的保护器，能对设备的各种故障进行有效的监控，监控项目应包括以下各项：绕组温、油室泄漏、过载，短路等。控制柜应在设备故障状态下输出无源故障信号(继电器输出触点的耐压等级为220V~)。

控制箱内部器件选用国产正泰或德力西，也可以根据客户需求采用其他器件（如施耐德，ABB等进口器件）。
