检查和维护
1、液面检查：液面过低将引起油泵的吸空损坏；因此每班都要利用副油箱上的油针检查液面的高度并及时补油。
2、油温检查：油流允许的*工作温度为70℃，温度过高时，会加速油液的老化，密封件和液压件的寿命将明显缩短，渗漏将加大，系统效率低，因此应注意检测油温的变化。如油温突然升高应立即停机检查油样或元件工作状况。
3、油质检查：用目测观察可初步判别油液是否老化变质。
①颜色变暗：油中有氧化物所致，原因为过热，换油不，或混入其它油液。
②乳化：污染物为水或泡沫，原因为水或空气浸入。

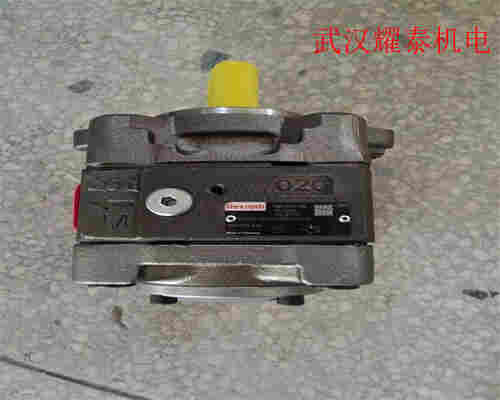

A10VSO28DRF1/31R-PSA12N00力士乐柱塞泵
③水液分层：污染物为水，原因为水浸入或环境潮湿冷空气进入油箱冷凝成水珠。
④气泡：污染物为空气，原因为液面过低或吸油管漏气。
⑤有悬浮或沉淀物：污染物为固体微粒，原因为油液老化、磨损。
⑥油液散发焦油味：表明老化严重，系发热所致。
4、换油：在管理良好的情况下，机器中的油液每年也更换一次。
5、过滤器的检查：每班应检查过滤器,过滤器应在油温达到正常工作温度45℃-55℃时进行检查，如此时仍有过高的滤油阻力（指示表针在红色区域内）则应更换滤芯，旧滤芯不能回用。
6、冷却器内壁的积垢每半年用清洗剂清理干净。
贮存和运输过程中应固定牢靠，防止磕碰。 （3）起吊时应拴挂牢靠，以免摔碰。 2.3 不同工作环境下的防护 （1）在风雨环境中，液压缸的外表应进行防锈处理，及液压缸表面涂好防锈油漆。 （2）在高温环境下工作时，应在液压缸周围设置隔热装置，如石棉板等。 （3）在尘土较大环境作业时，机构应考虑附加防尘罩等。
3 液压缸常见故障和排除方法 3.1 液压缸的常见故障 （1）爬行。即液压缸运行时出现时走时停的速度不均匀现象。 （2）冲击。液压缸快速运动时,由于工作部件质量较大时,具有很大的动量和惯性,往往在行程终端造成活塞与缸底或缸盖发生撞击。 （3）推力不足,工作不稳定。 （4）外泄漏。 （5）内泄漏。 （6）声响与噪声。 3.2 液压缸常见故障的原因分析与排除方法 3.2.1 爬行原因分析及排除方法 1 爬行原因分析： （1）空气侵入。 （2）液压缸两端支架上的封油圈压得太紧或过松。 （3）活塞杆和活塞不同心。 （4）活塞杆弯曲。 （5）液压缸的安装精度不够。 （6）液压缸孔径直线性不良。 （7）液压缸内壁或活塞表面局部磨损或腐蚀。 2 爬行消除方法: （1）增设排气装置。拧开排气阀，活塞在全行程情况下运动多次，把气排完后再把排气阀关闭；若没有排气装置,可开动液压系统采取*行程使工作部件快速运动,强迫排除空气。 （2）调整两端油封圈,使之不紧不松。 （3）校直活塞杆全长或局部弯曲。 （4）检查缸孔与导轨的平行性。 （5）镗磨修复,然后根据孔径配活塞或增装O形橡皮封油环。 （6）轻微者除去锈蚀和毛刺,严重者必须镗磨。 （7）活塞杆两端螺帽不宜拧得太紧,保持活塞杆处于自然状态。 3.2.2 冲击原因分析及排除方法 1 冲击原因分析： （1）液压缸未装设缓冲装置,运动速度过快,造成冲击。 A10VSO28DRF1/31R-PSA12N00力士乐柱塞泵
（2）缓冲装置中的柱塞和孔的间隙过大严重泄漏,节流阀不起作用。 （3）两端缓冲的单向阀反向而严重泄漏,缓冲不起作用。 2 冲击排除方法: （1）调整换向时间(<0.2S),降低缸的运动速度,或增设缓冲装置。 （2）更换缓冲柱塞或在孔中镶套,使间隙达到规定要求,并检查节流阀。 （3）修理,研配单向阀与阀座或更换。 3.2.3 推力不足原因分析及排除方法 1 推理不足原因分析： （1）液压缸与活塞磨损其配合间隙过大或活塞上的密封圈因装配和磨损致伤老化而失去密封严重内泄。 （2）液压缸工作段磨损不均匀,致使局部密封性能不良而内泄。 （3）液压缸两端活塞杆密封压得太紧或活塞杆弯曲,使磨损力增加而别劲。 （4）油液污染严重,污染进入滑动部位而使阻力增大,致使速度下降,工作不稳。 （5）油温太高,黏度降低,泄漏增加,致使液压缸速度减慢。 （6）为提高液压缸速度所采用的蓄能器的压力或容量不足。 （7）溢流阀调低了或溢流阀控压区泄漏。 （8）缸内有空气,致使液压缸工作不稳定。 （9）液压泵供油不足,造成速度下降,工作不稳定。 2 推力不足消除方法： （1）密封圈老化而严重内泄,液压缸几乎不走,应及时更换密封圈。若间隙过大,应在活塞上轨道槽装上密封或更换活塞。 （2）镗磨修复缸孔,新配活塞。 （3）调整活塞杆密封圈压紧度,以不漏油为宜,校直活塞杆。 （4）更换油液。 （5）检查油温原因,采用散热和冷却措施。 （6）蓄能器容量不足时应更换,压力不足可充压。 （7）按推动要求调整溢流阀压力性,检查溢流阀内泄进行修理或更换。 （8）按进气爬行故障处理。 （9）检查液压泵或流量调节阀,并诊断和排除故障。 3.2.4 液压缸漏油原因分析及排除方法 漏油可分为外泄漏和内泄漏。
1 外泄漏主要由以下原因导致： （1）活塞杆密封圈密封不严,系活塞杆表面损伤或密封圈损伤老化所致。 （2）管接头密封不严而泄漏。 （3）缸盖外密封不严,系加工精度不高或密封圈损坏所致。 2 内泄漏主要由以下原因导致： （1）缸孔和活塞因磨损使配合间隙增大限,造成高低压腔串通内泄。 （2）活塞上的密封圈磨损或老化致使密封破坏造成高低压腔串通而造成内漏。 （3）活塞与缸筒安装不同心,使活塞倾斜或偏磨造成内泄。 （4）缸孔径直线性差或局部腰鼓形导致局部内泄。 3 液压缸检验过程： （1）检查外漏首先检查液压缸焊缝处有无渗透油出现：将活塞分别停留在缸筒两端，按试验要求保压2 min以上，如焊缝处有渗漏油出现，先做出标记，等试压完成后进行补焊处理。然后检查导向套外露端和活塞杆外露端有无漏油：将液压缸进行3次无负载往复运动，观察活塞杆与导向套外露端有无漏油，如有渗透油出现，先测量导向套尺寸是否符合纸的技术要求，再检查活塞杆表面光洁度，如是上述原因，可更换新的导向套、密封件来解决。 （2）检查内漏 如液压缸活塞杆不能正常伸缩，可能因为活塞密封件损坏或缸筒拉伤造成的。这时可通过更换密封件，修复缸筒内径或将活塞槽底尺寸加大来解决内泄现象。列举一个特例： 当液压缸活塞杆全伸出时很正常，当收回活塞杆时，压力指示为0 MPa，即活塞杆不能动作。很少出现这种情况。分析原因，首先想到的是内泄，可能活塞密封损坏造成，当即拆开检查，发现活塞密封完好无损，接着重新做试验，检查试验台的泵运转正常，手动换向阀也在工作状态，液压缸伸出再缩回时依然不能动作，工作暂时停下。 经过对纸仔细分析，初步认定活塞杆不能收回的原因还是内泄，是活塞端密封有问题，是活塞与活塞杆连接0型圈失效造成的，因为活塞左端面受油压推力的作用紧贴在A面上，又因A面与活塞轴线的垂直度误差很小，一般要求小于0．04 mm，A面相当一个密封环，油压能推动活塞前进，走完整个行程。当换向后从左面推动活塞收回活塞杆时，活塞离开端面A，紧贴卡键，由于卡键为两半结构，有开口(这样结构是为了便于装配)，液压油便从破损的0型圈流出，直接流回到油箱，相当卸荷了，所以工作压力为0 MPa。 分析原因后，拆开检查，发现0型圈已被切掉一半。换上一个新的O型密封圈，并将活塞的内孔倒角车成4x20，并去除毛刺(4-2)，活塞内孔这样倒角才能使0形圈在装配时不被切伤，缸筒也是如此。
1．活塞杆2．防尘圈3．支承环4．导向套5．轴用Y密封圈6．0型圈7．斯特封 8．活塞9．0型圈 10．组合密封11.轴用卡键12．卡键帽 13．缸筒 4-1 液压缸装配 活塞 钢筒局部 4-2 活塞内孔和钢筒倒角 3.2.5 声响与噪声原因分析及排除方法 1 声响与噪声原因分析： （1）滑动面的油膜破坏或压力过高，造成润滑不良，导致滑动金属表面的摩擦声响。 （2）滑动面油膜破坏或密封圈的刮削过大，导致密封圈外出现异常声响。 （3）活塞运动到缸的端部时，特别是立式液压缸，活塞下行到端头终点时，发生抖动和很大的噪声，系活塞下部空气绝热压缩所致。 2 声响与噪声消除方法: （1）停车检查，防止滑动面的烧结,加强润滑。
