邦纳BANNER雷达传感器，应用说明

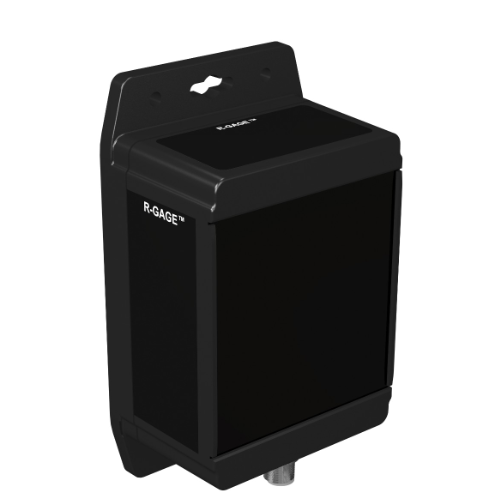

Q120RA-EU-AF2WQ
窄波，灵敏度高
单检测区域型号，检测范围达12米
双检测区域型号，检测范围达40米
使用简单的DIP开关可轻松设置和配置检测范围、灵敏度和输出
检测功能不受风、雨、雪、雾、湿气、气温或光线的影响
这款传感器在工业、科学和医疗（ISM）电信频段内工作，无需特殊许可证
坚固耐用的IP67外壳，可耐受恶劣的环境
1、24GHzFMCW 调频持续雷达波技术
2、可调检测范围，感应距离可达15米
3、用于强风, 雨雾等恶劣天气环境
4、安装简便，采用一个30毫米的底座和一个夹具式支架固定
5、坚固耐用的IP67 工业防护等级
6、LED指示灯提供状态监测
Q240RA（1~40+m）11°*13°的窄波束 Q120RA（1~55m） 20°*50°的窄波束
- 工作电压：12V至30V DC， 小于100mA （空载）
- 工作频率：24.00 to 24.25 GHz, ISM 波段
- 可在户外工作使用，不受风、雨、雪、雾、湿度、天气温度、亮光等环境影响
- 输出响应时间30ms-6120ms，可通过DIP开关调节
- DIP开关 A8 选择双极性NPN 或 PNP （默认）；DIP开关B7选择 NO或NC（默认）；150Ma。1#区输出：白线。2#区输出：黑线（丙通MRO工业品）
- 集成DIP开光，设置检测距离、灵敏度、输出模式，操作简单上方便
- 聚碳酸酯防护外壳 • 不需要特殊的许可
- 防护等级：IP67
- 输出形式：双极性 • 温度范围：−40 °C ~ +65 °
输入/输出离散
指示灯LED
大感应距离（mm）40000
小感应距离（mm）1000
感应光束雷达

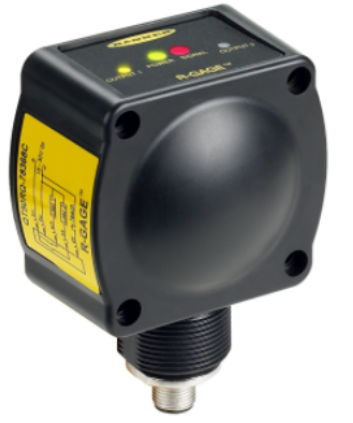

Q240R系列窄波束 (11° X 13°) 雷达传感器
窄波束邦纳BANNER雷达传感器Q120RA-US-AF2
Q45BW13LV邦纳后向反射光电开关
照明式触摸按钮 K50ANT2GRYF2Q
接插电缆 MQDC2S-806RAC
雷达波束方向图（H x V°） 11 x 13
*感应距离（mm） 40000
*小感应距离（mm） 1000
感应光束 雷达
电源 直流12-30 V
上电延迟（毫秒） 2000
调整项 拨码开关
连接 整体QD
QD类型/电缆长度 M12（欧洲）需要配对线组
针数 5
振动 符合IEC 60068-2-6的10 Hz至55 Hz 0.5 mm pp幅度
机械冲击 30G持续时间11 ms，根据IEC 60068-2-27的半正弦波
*离散（开关）输出（mA） 150
离散（开关）输出 2 NPN / PNP可配置
输出保护 防短路保护
IP等级 IP67
总线高工作温度（°C） 65岁
*低工作温度（°C） -40
*小响应时间（毫秒） 15
功率/电流消耗（不包括负载） <85毫安
