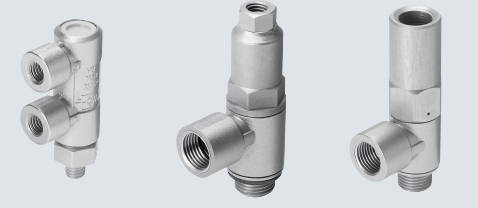

费斯托530031先导止回阀FESTO
企鹅：2880626081
-M- 流量 130 ... 1600 l/min -Q- 温度范围–10 ... +60°C -L- 工作压力 0.5 ... 10 bar
先导止回阀适用于气缸的简单定
位和刹车功能。
只要气接口 21 有控制信号， 压
缩空气就会流入气缸或从气缸
流出。如果不存在先导信号，阀
就会切断气缸 2 a 1 的排气通
主要技术参数 气接口 2 M5 G1/8 G1/4 G3/8 G1/2 气接口 1 QS-4 QS-4, QS-6 QS-8, QS-10 QS-8, QS-10 QS-12 先导气接口 21 QS-4 M5 G1/8 G1/4 G3/8 阀功能 先导止回功能 驱动方式 气动 安装方式 通过外螺纹旋入 安装位置 任意 额定紧固扭矩 [Nm] 1.25 ±10% 3.5 ±10% 11 ±10% 12.5 ±10% 14 ±10%
先导止回阀适用于气缸的简单定 位和刹车功能。 只要气接口 21 有控制信号， 压 缩空气就会流入气缸或从气缸 流出。如果不存在先导信号，阀 就会切断气缸 2 a 1 的排气通 道，气缸就会停止运动。
HGL-M5-B M5 – M5 – 11 10 19 – 10
HGL-1/8-B G1/8 M5 G.1 18.1 42.6 5.4 11.2 37.8 8 12
HGL-1/8-1/8-B G1/8 G1/8 G.1 – – 14
HGL-1/4-B G1/4 G1/8 G 25 50.8 6.5 13.5 44.5 12 16
HGL-3/8-B G3/8 G1/4 G3/8 23.8 18.8 20 39.3 27.4 56.3 7 15.1 49.5 15 19
HGL-1/2-B G1/2 G3/8 G1/2 30 23.5 25 47.8 32.8 75.8 8.8 17.7 – – 24
