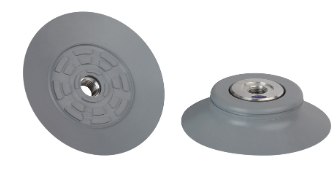

德国施迈茨通用款圆形吸盘参数
10.01.01.01107
SPU 100 NBR-55 G1/4-IG
物料号: 10.01.01.01107
Schmalz Select.Schmalz Select.
真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件
尺寸:100,00
吸盘材质:丁腈橡胶 NBR
材质硬度:55,0 Shore A
连接方式:G1/4"-F
技术数据
属性 数值
吸力 425 N
吸力 d2 185 N
腔内体积 44.3 cm³
*小曲率半径(凸面) 130 mm
建议软管内径 9 mm
尺寸 100
吸盘材质 丁腈橡胶 NBR
材质硬度 55 Shore A
自重 100 g
折数 0
产品系列 SPU
产品相关附件
SU 100
10.01.01.12840
吸盘保护套
尺寸:100,00
夹持范围:110,0 ... 115,0 mm
耐热性:80,0 °C
DR-SPU 100 NBR-55
10.01.01.01104
真空吸盘SPU替换胶皮
尺寸:100,00
吸盘材质:丁腈橡胶 NBR
材质硬度:55,0 Shore A
数量（件）
10.01.01.01107
SPU 100 NBR-55 G1/4-IG
物料号: 10.01.01.01107
Schmalz Select.Schmalz Select.
真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件
尺寸:100,00
吸盘材质:丁腈橡胶 NBR
材质硬度:55,0 Shore A
连接方式:G1/4"-F
技术数据
属性 数值
吸力 425 N
吸力 d2 185 N
腔内体积 44.3 cm³
*小曲率半径(凸面) 130 mm
建议软管内径 9 mm
尺寸 100
吸盘材质 丁腈橡胶 NBR
材质硬度 55 Shore A
自重 100 g
折数 0
产品系列 SPU
产品相关附件
SU 100
10.01.01.12840
吸盘保护套
尺寸:100,00
夹持范围:110,0 ... 115,0 mm
耐热性:80,0 °C
DR-SPU 100 NBR-55
10.01.01.01104
真空吸盘SPU替换胶皮
尺寸:100,00
吸盘材质:丁腈橡胶 NBR
材质硬度:55,0 Shore A
数量（件）
