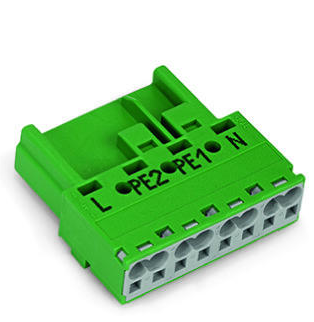

销售WAGO/万可770-1334插头，部分型号
770-100
770-101
770-102/041-000
770-103
770-104
770-105
770-113
770-113/147-000
770-114
770-115
770-1162
770-1165
770-1172
770-1175
770-121
770-122/041-000
770-123
770-124
770-125
770-1303
770-1305
770-131
770-1313
770-1315
770-132/041-000
770-1324
770-1325
770-133
770-1335
770-134
770-1343
770-135
770-1353
770-1363
770-1373
770-1102
770-1105
770-111
770-1112
770-1115
770-112/041-000
770-1373/146-000
770-1373/147-000
770-1373/148-000
770-1373/149-000
770-1601
770-1602
770-1603
770-1606
770-1612
770-1615
770-1626
770-1627
770-1631
770-1632
770-1633
770-1634
770-1636
770-1641
770-1642
770-1643
770-1651
770-1652
770-1653
防止误配和免维护
推入式笼式CLAMP®弹簧压力连接技术可将实心导体简单地推入单元中。
每极两线连接，用于回路或电桥
其他变量编码是可能的。
注意接触电阻
约1mΩ接触电阻
约0.25mΩ过渡电阻，插头/插座
符合IEC / EN 60664-1的等级
额定电气参数IEC / EN 60664-1
额定电压（III / 3）400 伏
额定脉冲电压（III / 3）6 千伏
额定电流32 甲
图例（额定电气参数）（III / 3）≙过压类别III /污染等级3
符合UL 1977
Hinweisfürden amerikanischen Markt美国市场（USR）应用说明：在某些应用中，某些应用在电流低于16 A且电压*为600 V的情况下，还可能根据UL证书用于电流中断。有关更多信息，请联系当地的销售办事处。 。
额定电压符合UL1977标准（仅用于工厂布线）600 伏
额定电流符合UL1977标准（仅用于工厂布线）23 A
接线参数
连接技术直插型笼式弹簧连接技术
执行类型螺丝刀
推入
额定导线截面积4平方毫米
单股导线0.5…4mm²/ 20…12 AWG
单股导线，可直接插入1.5…4mm²/ 16…12 AWG
多股绞合导线0.5…2.5mm²/ 20…14 AWG细多股导线0.5…4mm²/ 20…12 AWG细多股导线（加有带绝缘护套的冷压接头）0.25…1.5mm²/ 20…16 AWG细多股导线（加有不带绝缘护套的冷压接头）0.25…2.5mm²/ 20…14 AWG细多股导线，加有冷压接头，可直接插入1.5mm²/ 16 AWG剥线长度9毫米/0.35英寸说明（剥线长度）另请参阅包装或说明极数4连接点数量4电位数量4安装主板的导线进线方向0 °
更多
几何数据
通道间距10毫米/0.394英寸
宽度40毫米/1.575英寸
高度12.9毫米/0.508英寸
高度37.5毫米/ 1.476英寸
机械参数
应用程序代表“清洁地球”
定位销问
标记N PE1 PE2 L
电位标记N PE1 PE2 L
连接器的插入力约20–70 N（决定极数）
连接器的保持力若解锁：> 80N连接器的拔出力若解锁：约20-70 N（属于极数）插拔循环次数200，无阻性负载防护等级IP20注意防护等级在与应力消除外壳配合的情况下：IP2xC（这些紧凑型连接器不适用于开放，易于接近的区域。）
更多
插头连接
连结类型（接插式连接器）针形连接器/插头
连接器接线方式正极导线
防插错保护是
防插错说明所有WINSTA ®部件：均带有100％防插错保护：1）防止不同极数的插头插座错插b）中防止插头插座反向接插c）中防止插头插座交错接插d）防止仅接插1极
锁定卡可改装的
接插式连接锁定装置锁定卡印度人所有用于安装安装的连接器（用于照明设备或设备的插入式版本，所有类型的PCB和配电连接器）在出厂时均配备有锁定杆，以确保插头和插座牢固地锁定。仅对于飞线（插头/插座）需要附加的锁定杆。
更多
材料参数
颜色绿色
绝缘材料尼龙（PA66）
夹持弹簧材料镍铬弹簧钢（CrNi）
导电材料铜或铜合金，表面处理
燃烧负荷0.252 兆焦
