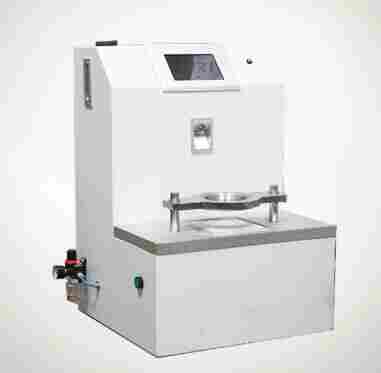

织物耐静水压测试仪简介
户外运动服装防水测试，雨伞测试，防水面料测试；冲锋衣、防护服防护材料透液性，透血性测试。采用动态测试和静态测试，用来检测纺织品在压力下的拒水性能。试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将定的压力传递给试样。压力曲线实时显示在操作屏幕上。
1.2原理:
通过动态测试，静态测试两种测试方法，测试被固定在标准规定的测试区域上的试样。气压控制把0-5bar的气压到一个蓄满了蒸馏水的内置式水箱中。水箱连接着一个测试头。测试开始后，测试压力由主机根据测试指令开始自动控制。
1.3标准:
GB/T 4744
AATCC 127
EN 20811
BS 2823
BS 3424-26 29A/29C
BS 3321
BS 3321
ISO 811
ISO 1420A
DIN 53886
INDA IST 80.4
JIS L 1,092 A
JIS L 1,092 B-b
NF G07-057
ERT-120-1
160-0,EDANA 120.2-02
ISO 16603
ASTM F1670
YYT 0700
ASTM F903.
功能说明:
触摸显示屏: 用于操作仪器，具体使用见后面说明
打点按钮: 记录数据
压紧装置：气动装置压紧或者释放
压紧开关：控制压紧装置
地脚: 用于支撑和调节仪器水平
放水阀：排放试验结束后多余的水。
橡胶垫片：试样的工作平台。
调压旋钮I: 调节供气压力大小，控制压紧装置的压力
调压旋钮II：调节试验气源的压力大小
电源开关: 仪器供电开关，长时间不测试请关闭
放水阀：防止加水箱的水位过红线。
压力校准口: 外接压力表，校准压力传感器
2.3仪器规格:
测试压力:0-5000mbar
压力精度:± 1 mbar
分辨率: 0.1 mbar
上升速率:1-300mbar/min
测试面积:100cm2(可选配10cm2,19.63cm2,26cm2,28cm2)
样品大厚度:5mm
压缩空气要求: 6-8 bar (清洁干燥空气)
外型尺寸: 460×460×590mm(W×D×H)
重量: 50Kg
电源: AC100-240V,50/60Hz,50W
2.4测试标准参数:
|
Test Standard |
Test Mode |
Pressure Gradient |
Test Area |
|
AATCC 127 |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
EN 20811 |
Dynamic Test Mode |
10 or 60 cmH2O/min |
100cm2 |
|
BS 2823 |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
BS 3424-26 29A |
Dynamic Test Mode |
10 cmH2O/min |
100cm2 |
|
BS 3424-26 29C |
Dynamic Test Mode |
10 cmH2O/min |
19.63cm2 |
|
ISO 811 |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
ISO 1420A |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
DIN 53886 |
Dynamic Test Mode |
10 mbar/min |
100cm2 |
|
INDA IST 80.4 |
Dynamic Test Mode |
10 mbar/min |
100cm2 |
|
JIS L 1092A |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
JIS L 1092 B-b |
Static Test Mode |
/ |
100cm2 |
|
NF G07-057 |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
ERT-120-1, 160-0 |
Dynamic Test Mode |
10 or 60 cmH2O/min |
100cm2 |
|
EDANA 120.2.02 |
Dynamic Test Mode |
3 cmH2O/min |
28cm2 |
|
BS 3321 |
Pore Size Test Mode |
20—25 cmH2O/min |
50cm2 Ф80mm |
