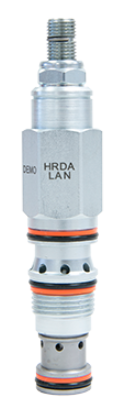

CKCBXCN先导式单向插装阀用途
美国SUN的标准导压单向阀
CKCBXCN
插孔 T-11A
系列 1
通流能力 60 L/min.
先导比 3:1
*操作压力 350 bar
110 SUS (24 cSt)下的*泄漏 0,07 cc/min.
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
型号重量 0.13 kg.
产品用途
SUN插装阀的用途
1) 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力过规定数值，从而达到安全保护的目的
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
产品型号
DPBA-LAN,DPCB-LAN,
DPBB-CAN,DRBA-LAN,
DRBC-LAN,DPBN-LAN,
DCDD-XCN,DFCA-8DN,
DFFA-8DN,DFCB-8DN
DPBP-LAN,DCCC-XCN,
DDC-XCN,DCCD-XCN,
对应数据
对于人工释放负载的控制，顺时针可减小负载。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
该3口先导开启单向阀和3口平衡阀结构上可以相互替换的。（对同样的规格情况下，他们是相同流量路径相同孔型）。但是请注意它们的外部尺寸可能不一样。
提供软管爆裂保护功能，防止负载坠落，很好地锁住高压负载。
抗腐蚀阀是针对腐蚀环境下使用的，其型号通过后缀“/AP”区分（查阅如下可选项）。外部零件是由不锈钢，同时可能的情况下带有钛或者黄铜，内部的零件由碳钢制作，就如同标准阀。如需要知道更详细的信息，请查看结构材料页面。
Sun浮动式的结构可以*限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象
标准未完全密封的先导油路可以使得困在先导油液中的空气排出油路。
非常低的泄漏量。阀座和阀芯经过热处理可以有更长的使用寿命。如果负载由于阀发生了移动，说明阀座处很有可能被污染物损坏了，阀需要被替换。
这里可以选择尾部位置的先导口。在这种结构中，3口是堵塞的。见控制方式E和P。
先导开启的单向阀是锁阀，并不是动作控制阀。如需要动作控制，请使用平衡阀。
Sun的插孔节省复合功能阀可以为您带来同样的好处（除了邻居的羡慕），它可以在简化你的液压回路的同时减少成本、节省空间、降低维护费用，这意味着你可以在下个设计方案中使用更少的插孔。
例如，如果你需要交叉溢流保护，我们有RBFA, 可供选择，这是种双向直动式溢流阀，可以仅用一个阀一个插孔就同时对1口和2口进行溢流调节。此类的回路节省阀免去在液压马达回路上使用两个溢流阀组成交叉回路阀麻烦。（参见技术提示“压力溢流和调节阀" 的回路示例。）
CKCB-XCN 太阳阀 SUN阀 插装阀
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统.暴露在石油基液压油或润滑油脂中会损坏密封圈.,顺时针旋转调节将会减少设定，降低压力。,SUN插式阀出厂前，均经完好的功能测试
方向阀选型、资料对照参数、二位四通电磁阀型号对照、订货型号、二位阀先导阀芯重定、
二位四通和三位四通方向阀4WEH...型 先导控制 4WH...型 外部先导控制、功能说明，剖面图
机能符号、技术参数、三位阀先导阀芯重定、特性曲线、型号说明、*型号（可随时供货）、
元件尺寸：4WEH16...型、元件尺寸：4WEH22...型
