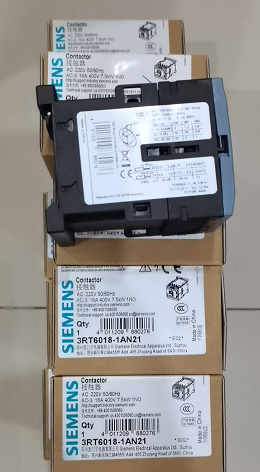

实物图片3RT6018-1AN21
德国西门子siemens原装接触器数据概览
技术规格说明书
技术数据
接触器AC 220 V 50/60 HZ AC3 7.5 kW 400
V AUX触点1 NO 3极，尺寸S00螺钉端子
产品名称SIRIUS
产品名称电源接触器
产品型号名称3RT6
一般技术数据
接触器尺寸S00
产品扩展辅助开关是
绝缘电压额定值690 V
污染度3
浪涌电压电阻额定值6 kV
线圈和主触点之间安全隔离的*允许电压acc。符合EN 60947-1 400 V
矩形冲击时的耐冲击性
交流电7,3g / 5毫秒，4,7g / 10毫秒
正弦脉冲抗冲击
在AC 11,4g / 5毫秒，7,3g / 10毫秒时
机械使用寿命（切换周期）
接触器的典型值30000000
带有附加辅助开关块的接触器的典型值1000000
环境条件
海拔高度*2 000 m的安装高度
运行期间的环境温度-25 ... +60°C
存放期间的环境温度-55 ... +80°C
主回路
主电流电路的极数3
主触点常开触点数3
主触点的常闭触点数量0
AC-3额定值下的*工作电压为690 V
运行频率
以AC-1*1 000 1 / h
AC-3*750 1 / h
以AC-4*250 1 / h
控制电路/控制
控制电源电压AC的电压类型
控制交流电源电压
50 Hz额定值220 V
60 Hz额定值220 V
交流电磁铁线圈的工作范围系数控制电源电压额定值
50 Hz时0.8 ... 1.1
60 Hz时0.85 ... 1.1
交流电时电磁线圈的视在拾取功率
在50 Hz下37 V·A
60 Hz时43 V·A
电感功率因数，线圈闭合功率
50 Hz时0.8
60 Hz时0.8
交流电磁线圈的视在保持力
在50 Hz时5.7 V·A
在60 Hz时6.5 V·A
电感功率因数与线圈的保持功率
50 Hz时0.25
60 Hz时0.25
工作电流
在AC-1上，*690 V
—在环境温度40°C时的额定值22 A
—在环境温度60°C额定值20 A下
在AC-3
—在400 V额定值时16 A
—在690 V时的额定值8.9 A
AC-1主电路中的可连接导体横截面
在60°C时*低允许2.5mm²
在40°C时*小允许4mm²
工作电流约在AC-4下200000个运行周期
在400 V额定值时5.5 A
在690 V额定值4.4 A下
工作功率
在AC-1
—在230 V额定值7.5 kW时
—在230 V在60°C时7.5 kW
—在400 V时于60°C时的额定值13 kW
—在690 V时于60°C额定值22 kW
在AC-3
— 230 V时额定值4 kW
—在400 V额定值7.5 kW时
—在690 V额定值7.5 kW时
工作功率约在AC-4下200000个运行周期
在400 V额定值时2.5 kW
690 V时额定值3.5 kW
空载开关频率
AC 10 000 1 / h
辅助电路
常闭触点辅助触点的常闭触点数量0
辅助触点常开触点的常开触点数量1
AC-12时的*工作电流10 A
AC-15的工作电流
在230 V额定值10 A下
在400 V额定值3 A下
在690 V额定值1 A下
DC-12的工作电流
在24 V额定值6 A时
在110 V额定值3 A时
在220 V额定值1 A时
DC-13的工作电流
在24 V额定值6 A时
在110 V额定值1 A时
在220 V额定值0.3 A时
辅助触点的触点可靠性每1亿次故障开关（17 V，1 mA）1
短路保护
保险丝的设计
用于主电路的短路保护
—具有协调类型1必需gL / gG LV HRC 3NA，DIAZED 5SB，NEOZED 5SE：35 A
—分配类型2必需gL / gG LV HRC 3NA，DIAZED 5SB，NEOZED 5SE：20 A
用于辅助开关的短路保护所需的保险丝gL / gG：10 A
安装/安装/尺寸
安装位置可在垂直安装表面上旋转+/- 180°；可以在垂直安装表面上向前和向后倾斜+/- 22.5°
固定方法螺钉和卡扣固定在35 mm标准安装导轨上，根据DIN EN 50022
并排安装是
高度57.5毫米
宽度45毫米
深度73毫米
所需间距，并排安装在侧面0 mm
连接/端子
电气连接类型
用于主电流电路的螺钉型端子
用于辅助和控制电路的螺钉型端子
可连接导体横截面的类型
用于主要联系人
—实心或绞合2x（0.5 ... 1.5mm²），2x（0.75 ... 2.5mm²），2x 4mm²
—绞合在一起，芯部末端加工2x（0.5 ... 1.5mm²），2x（0.75 ... 2.5mm²）
用于主要触点的AWG电缆2x（20 ... 16），2x（18 ... 14），2x 12
可连接导体横截面的类型
用于辅助触点
—实心或绞合2x（0.5 ... 1.5mm²），2x（0.75 ... 2.5mm²），2x 4mm²
—绞合在一起，芯部末端加工2x（0.5 ... 1.5mm²），2x（0.75 ... 2.5mm²）
在AWG电缆上用于辅助触点2x（20 ... 16），2x（18 ... 14），2x 12
