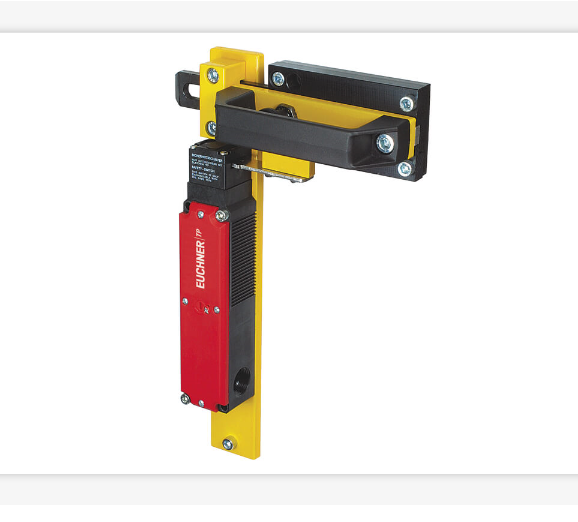

EUCHNER安全开关TP1-538A024L024M
壳体 加强型热塑材料
重量
网状 0,5 kg
环境温度 -20 ... 55 °C
防护等级 IP67
机械使用寿命 1 x 106
触点材料 银合金，电亮金
开关原理 缓动式开关触点
安装方向 任何
门位置的强制断开触点数 2
接线方式
3 x M20 x 1.5
接近速度 *20 m/min
触发频率 *1200 1/h
门锁原理 通电解锁
锁紧力Fmax 1300 N
锁紧力FZh 1000 N
固定作用力 10 N
提取力 20 N
触发力 10 N
电气连接等级
热额定电流Ith 4 A
使用类别，符合EN 60947-5-1标准
AC-15 4A 230V
DC-13 4A 24V
电磁线圈工作电压
AC/DC 24 V -15% ... +10%
短路保护装置，符合IEC 60269-1标准 4A gG
额定绝缘电压Ui 250 V
额定脉冲耐受电压Uimp 2,5 kV
开关电压
*小（10mA时） 12 V
开关电流
*小（24V时） 1 mA
连接额定值 8 W
电磁线圈占空比 100 %
配接线截面 0,34 ... 1,5 mm²
显示模块
AC/DC 24 V -15% ... +10%
可靠性值符合EN ISO 13849-1标准
监控门锁功能和安全门位置
B10D 3 x 106
结合 触发块 BETAETIGER-P-GT
机械值和环境
行程A B C D E 2 mm
行程K L M N 1,5 mm
结合 触发块 BETAETIGER-P-GNT
机械值和环境
行程A B C D E 7 mm
