STT-101C型逆反射标志测量仪
一、技术参数及特点
1．观测角（α）：0.2°；
2．入射角（β）：－4°；
3．光源：暖白色发光二极管
4．探测器：硅二极管（符合CIE的光谱光视效率函数V（λ））；
5．显示器：液晶数字显示表；
6．逆反射系数测量范围：0～3000cd·lx-1·m-2。
l 可一次校准12种颜色
l 无需每次开机都进行校准
l 电池连续工作时间 : ≈12 小时
l 数据储存 : 10000条测试信息
l 屏幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式:TF存储卡
l 充电方式: 220V AC 50HZ； DC4.2V
l 电源供应 : 锂电（5000mah）
l 使用温度 : -15°C ~ +50°C
l 储藏温度: -30°C ~ +85°C
l 操作湿度 : 10 ~ 90%，无结露
1. 请勿使用其它规格型号的充电器为本机充电。
2．将充电插头插入充电插口，充电器插头连接220V，50Hz交流电插座即可充电。红灯亮正在充电，绿灯亮充电完成，充电时间约需5-6小时。
3．电池充满，可连续测量的时间约为5小时。充电时无法开机。
1、概述

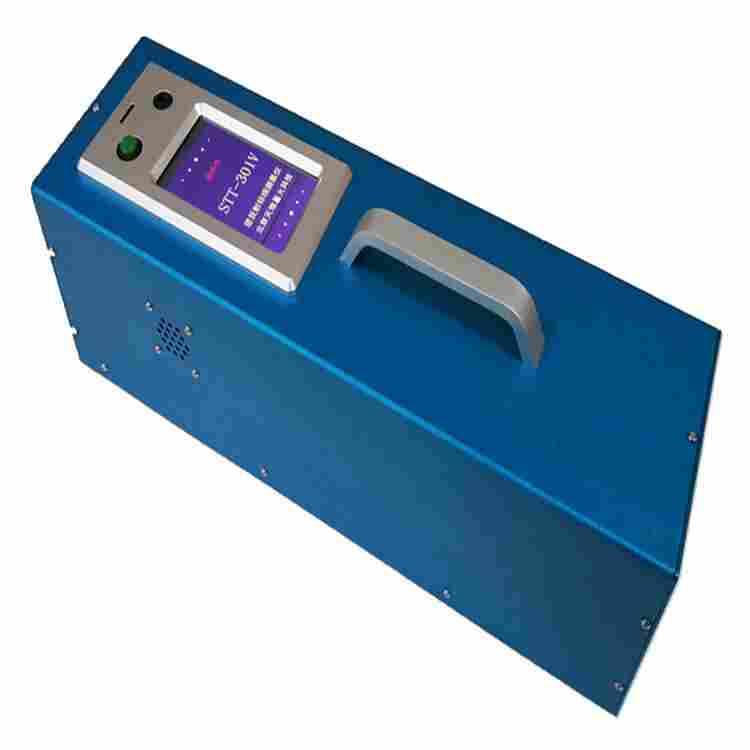

ZTT-301V反光标线测定仪是一款便携式现场测量仪器，用于测量道路标线的逆反射特性。ZTT-301V型仪器研究的特性主要是模拟夜晚情况下机动车车头灯照明下司机可见的道路标线亮度，测量的参数是夜间光亮逆反射系数，即RL值。
ZTT-301V反光标线测定仪是由北京天地星火科技发展有限公司主持研制的*测量仪器。该产品拥有完全知识产权，并通过计量科学和交通部研究*道路与桥梁的检测和校准。
ZTT-301V反光标线测定仪，采用光电一体化高精度、高稳定结构设计，系统运用高规格的MCU主控模块、大容量存储单元和触摸屏显以及嵌入式程控软件，支持快速检测，具有免预热、测量误差小、即开即用等使用特点。该仪器是生产、质量、工程施工、监理等单位测量路面标线逆反射性能的仪器。
2、主要功能特性及技术参数
2.1 主要功能特性
l 支持快速测量；
l 支持简单校准程序；
l 电池容量大，长待机，且支持快速充电；
l 支持LCD触摸屏显示，并具有语音播报检测数据功能；
l 支持多次测量计算平均值；
l 支持存储99999条以上检测数据信息，包括测量数据、时间、温湿度等信息；
l 支持SD卡数据存储，且支持数据储存为TXT文档形式，通过U盘功能导出到电脑上；
l 支持测量数据实时播报；
l 支持现场温度和湿度的实时显示；
l 可向国外客户开放英文菜单操作模式，方便其使用；
l 便携式仪器；
l 外形尺寸小巧/重量轻便，携带比较方便；
l 支持在相同的现场环境下，检测前一次校准2种颜色，无需每次检测或遇到不同颜色都进行校准操作。
2.2 主要技术参数
l 测量项目：逆反射系数 mcd.m-2.lx-1
l 测量值范围：0—3000/4000（测量范围可以选择）
l 观察角：1.05°
l 入射角：88.76°，互补角度为1.24°
l 光源色温：2856±50K
l 测量光孔面积：200mm x 95mm（国标要求测量光孔）
l 重复性测量误差：≤3%
l 电池持续工作时间：＞72h
l 数据存储空间：8GB
l 内置电池容量：13Ah
l 充电电源：DC 8.4V
l 使用环境温度：-15℃~+60℃
l 使用环境湿度：＜98%，不结霜
l 整机体积：450mm x 132mm x 132mm（真的小巧玲珑啊！）
逆反射（retroreflection）:反射光从接近入射光的反方向返回的一种反射。
ZTT-301V标线逆反射亮度系数仪适用于交通单位、施工现场、实验室、路标漆制造商等，测量道路标线涂料系统，道路标线带，和路面标记等水平路面材料。可控制路面标线品质、耐用年限、判断是否需要重新画设。符合*标准<道路交通标线质量要求和检测方法>，交通行业标准<路面标线涂料>，中的光学性能规定和技术指标。
ZTT-301V标线逆反射亮度系数仪参照国际相关技术文件，以及我国现行的*标准和规范设计研制。符合国际照明委员会（CIE）出版的第72号，美国ASTM D4061-94,德国DIN67520，67521以及我国GB/T 26377-2010《逆反射测量仪》，GB/T 16311-2009《道路交通标线质量要求和监测方法》, JJG（交通）059-2004《逆反射测量仪规程》等相关标准的要求。
仪器特点：
ZTT-301V标线逆反射亮度系数仪能模拟夜间行车时，车头灯照射路面标线所产生的反光度；
* 本机可完整评测：黑夜、雨夜天的路面标线逆反射数据。
* 存储1万条数据，外接SD卡扩充存储容量。
* 大尺寸彩色触摸屏，具有语音播报功能，明暗测试环境都可轻易辩识。温湿度即时显示。
* 大容量电池组，可连续使用一星期。
* 测量不同颜色标线无需再校正，也适用于内含反光色料(包括玻璃珠)的漆种。
* 根据时间日期存储，数据可导出，便于打印测试报告。
* 单体式设计，外壳坚固，仪器仅重4.5Kg
* 简易菜单界面，操作指示明确。
技术规范：
l 仪器的观测角度α=1.05°，入射角度β=88.76°，互补角度为1.24°。
l 光源色温为2856K ±50K（CIEA光源）
l 探测器为硅二极管+ V（λ）矫正器，经滤光器修正后符合CIE标准光度观测者光谱光视效率V（λ）的要求。
l 逆反射系数R’的测量范围0-3000 mcd·lx-1·m-2
l 电池连续工作时间 : ≈72 小时
l 数据储存 : 10000条测试信息
l 屏幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式：TF存储卡
l 充电方式： 220VAC 50HZ； DC8.4V
l 电源供应 : 锂电（6600mah）
l 防护等级 : IP54
l 使用温度 : -15°C ~ +50°C
l 储藏温度: -30°C ~ +85°C
l 操作湿度 : 10 ~ 90%，无结露
l 体积 (长x宽x高)：450mm x 132mm x 132 mm
l 净重量：4.35kg(主机)
l 包装箱 : 高端仪器箱
ZTT-301V标线逆反射亮度系数仪标准配置:
1.路标反射度仪 1台
2.标准校正板 1套
3.充电器 1个
4. 存储卡 1个
5．读卡器 1个
6. 合格证书和校正证书 2张
7. 便携式铝制携带箱 1个
8．操作指导/说明书 1份
充电：当电量低于20%时请及时充电，充电时先将充电器插在220V插座上，充电器指示灯显示绿色，然后插上主机，充电器指示灯显示红色，红色表明正在充电，充电完成后，充电指示灯显示绿色。充电时请关机。长时间不用请将电量充满。
注意事项：
1．仪器使用前应先阅读使用说明书，按照说明书操作。
2．仪器使用应注意防潮，防水，防震，防尘。
3．该产品属于光学仪器，应注意保护仪器的光学窗口。使用要轻拿轻放。
4．仪器不用时请放入仪器箱中，放置在阴凉干燥的地方，周围环境不得有腐蚀性气体。
5．如有质量问题，需返厂维修和校准。用户不可自行拆开，自行拆开视为放弃保修服务。
标线逆反射测量仪无需遮光、支持干湿态连续降雨、多角度标志逆反射测量仪室内外通用。
