费斯托FESTO标准气缸主要技术

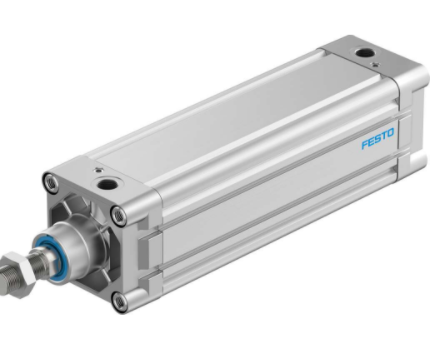

ISO 标准气缸
DNC-100- -PPV-A
163464
行程
3 mm ... 2000 mm
活塞直径
100 mm
活塞杆螺纹
4712 N
0 mm 行程的移动质量
1544 g
每 10 m 行程的附加重量
115 g
0 mm 行程的基本重量
4653 g
每 10 mm 行程的额外移动质量
38 g
安装方式
通过内螺纹安装
带附件
气动接口
G1/2
M20x1.5
短型号代码
DNC
缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
设计
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
符号
00991235
派生型
一端活塞杆
工作压力
0.6 bar ... 12 bar
工作压力
0.06 MPa ... 1.2 MPa
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
环境温度
-20 °C ... 80 °C
端位的冲击能量
1.2 J
材料说明
RoHS 合规
盖子材料
压铸铝
带涂层
密封件材料
TPE-U(PU)
活塞杆材料
高合金钢
缸筒材料
单向节流阀 193151-GRLA-3/8-QS-10-D
气源安全启动阀 170690-HEL-D-MINI
易耗件 121119-ADVU/AEVU-32-A-PA 1
双作用气缸 163469-DNC-100-100-PPV-A
双作用气缸 -
双作用气缸 30006-DNG-125-600-PPV-A
电磁阀 183978-MGTBH-5/2K-FR-NA
精制铝合金
光滑阳极氧化处理
缓冲长度
32 mm
6 bar 时的理论力值，返回行程
4418 N
6 bar 时的理论力值，前进行程
