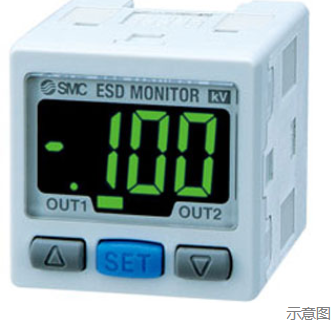

IZE110-LAC日本smc表面电位显示器示意图

IZE110-LAC日本smc表面电位显示器示意图

通过连接表面电位传感器(IZD10)，可显示带电电位并进行开关输出和模拟电压、电流输出。

额定测定范围 系列 设定小单位 输出

・*薄 厚度40mm。

・*快 快速除静电0.5秒。

・偏置电压（离子平衡）：±5V。

・稳定的除静电性能／维护性提高。

-0.4kV~+0.4kV

-20kV~+20kV  IZE11  0.001kV(±0.4kV时)

0.1kV(±20kV时)  开关输出×2+模拟输出

(1~5V、4~20mA)

由电位器由电阻元件、电刷、骨架等组成。

形式:直滑式和旋转式，旋转式有单圈旋转式和多圈旋转式两种，电刷有触头、臂、导向及牰承等装置组成。

规格

表面电位传感器型号 IZD10-110 IZD10-510

测量电位 ±0.4kV（检测距离25mm时）注） ±20kV（检测距离50mm时）注）

输出电压 1～5V（输出阻抗 约100Ω）

有效检测距离 10～50mm 25～75mm

线性 ±5％F.S.（0～50℃、检测距离25mm时） ±5％F.S.（0～50℃、检测距离50mm时）

输出延迟时间 100ms以内

电源电压 DC24V±10％

消耗电流 40mA以下

使用环境温度 0～50℃

使用环境湿度 35～85％Rh（无结露）

材质 测头外壳：ABS　　放大器外壳：ABS

耐振动 可承受50Hz　振幅1mm　X、Y、Z方向各两小时的振动

耐冲击 100m/s2

重量 185g（含电缆重量）

EN规格适用条件 保护等级：等级Ⅲ(EN60950-1)

污染度 3

CE标识：低电压标准令：2006/95/EC

SELV-type 外部回路连接限定

EMC指令 2004/108/EC

UL规格 UL508

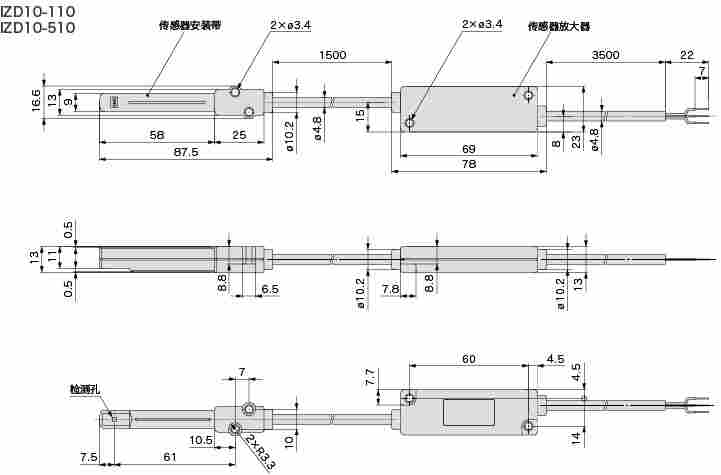

外形尺寸图

IZE110-X238

IZE111

IZF10

IZF10-B

IZF10-B1

IZF10-CG1

IZF10-CP

IZF10-N

IZF10-P

IZF10-QB

IZF10R

IZF10R-CG1

IZF10R-CP

IZF10R-CPZ

IZF10R-P

IZF21

IZF21-B1

IZF21-CG1

IZF21-FU

IZF21-HS

IZF21-HW

IZF21-M3

IZF21-NT

IZF31

IZF31-B1

IZF31-FU

IZF31-HS

IZF31-HW

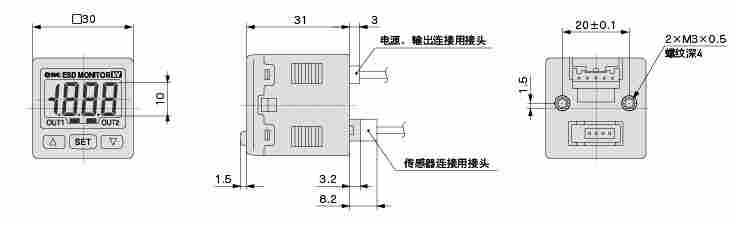

外形尺寸图
