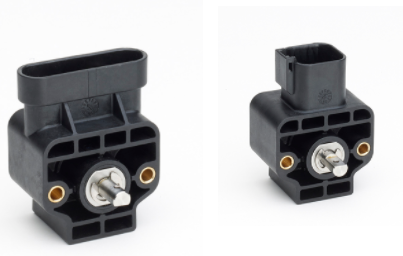

详细描述杰弗GRA带轴霍尔效应单回转旋转传感器
概述
旋转传感器的测量范围*为360°，能够对±15°步进的模拟版本进行编程。
由于感应元件无磨损，非接触式霍尔技术可实现几乎无限的传感器寿命。
各种配置使该产品易于安装在车辆上。
高IP防护等级，抗冲击和振动以及高电磁兼容性，使这些产品适用于许多移动液压应用。
为确保为农业机械，建筑机械，物料搬运设备等应用提供强大而高性能的解决方案而开发。
描述
测量范围
可根据要求按±15°的步长编程设置±180°的不同值（仅适用于模拟版本）
电源电压
+ 5Vdc（仅适用于0.5..4.5Vdc输出）; + 9…+ 36Vdc（有关正确的电源电压，请参见输出信号）
输出信号
0.5 ... 4.5V比例电压（电源+ 5Vdc）; 0.5 ... 4.5伏; 0 ... 10V; 4 ... 20mA; CANopen，SAE J1939
电气连接
AMP Superseal 6P 282108-1; 德驰6P DT04-6P
分辨率和旋转速度
12位（模拟输出）; 14位（CANopen / SAE J1939输出）; *120 rpm
线性度
<±0.5％FS
工作温度和系数温度
-40°C ... + 85°C（可根据要求提供更高的值）；热漂移<50 ppm /°C
震动
20g-10 Hz…2000 Hz IEC 60068-2-6
震惊
3轴脉冲；50g 11毫秒IEC 60068-2-27
电磁兼容
2014/30 / EU电磁兼容性（EMC）
生活
35 M操作（行程±75°）
IP防护等级
IP67-IPX9K，带有安装有AMP282090-1（GRA-A版）的母配对连接器和配对连接器DT06-6S（GRA-D版）
筑屋材料
PBT
详细描述杰弗GRA带轴霍尔效应单回转旋转传感器
