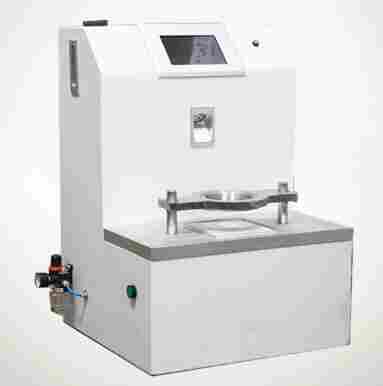

织物耐静水压测试装置产品介绍
织物耐静水压测试装置由江苏富红科技有限公司生产销售织物耐静水压测试仪,户外运动服装防水测试，雨伞测试，防水面料测试；冲锋衣、防护服防护材料透液性，透血性测试。采用动态测试和静态测试，用来检测纺织品在压力下的拒水性能。试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将定的压力传递给试样。压力曲线实时显示在操作屏幕上。
:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
1.2原理:
通过动态测试，静态测试两种测试方法，测试被固定在标准规定的测试区域上的试样。气压控制把0-5bar的气压到一个蓄满了蒸馏水的内置式水箱中。水箱连接着一个测试头。测试开始后，测试压力由主机根据测试指令开始自动控制。
1.3标准:
GB/T 4744
AATCC 127
EN 20811
BS 2823
BS 3424-26 29A/29C
BS 3321
BS 3321
ISO 811
ISO 1420A
DIN 53886
INDA IST 80.4
JIS L 1,092 A
JIS L 1,092 B-b
NF G07-057
ERT-120-1
160-0,EDANA 120.2-02
ISO 16603
ASTM F1670
YYT 0700
ASTM F903.
功能说明:
触摸显示屏: 用于操作仪器，具体使用见后面说明
打点按钮: 记录数据
压紧装置：气动装置压紧或者释放
压紧开关：控制压紧装置
地脚: 用于支撑和调节仪器水平
放水阀：排放试验结束后多余的水。
橡胶垫片：试样的工作平台。
调压旋钮I: 调节供气压力大小，控制压紧装置的压力
调压旋钮II：调节试验气源的压力大小
电源开关: 仪器供电开关，长时间不测试请关闭
放水阀：防止加水箱的水位过红线。
压力校准口: 外接压力表，校准压力传感器
2.3仪器规格:
测试压力:0-5000mbar
压力精度:± 1 mbar
分辨率: 0.1 mbar
上升速率:1-300mbar/min
测试面积:100cm2(可选配10cm2,19.63cm2,26cm2,28cm2)
样品大厚度:5mm
压缩空气要求: 6-8 bar (清洁干燥空气)
外型尺寸: 460×460×590mm(W×D×H)
重量: 50Kg
电源: AC100-240V,50/60Hz,50W
2.4测试标准参数:
|
Test Standard |
Test Mode |
Pressure Gradient |
Test Area |
|
AATCC 127 |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
EN 20811 |
Dynamic Test Mode |
10 or 60 cmH2O/min |
100cm2 |
|
BS 2823 |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
BS 3424-26 29A |
Dynamic Test Mode |
10 cmH2O/min |
100cm2 |
|
BS 3424-26 29C |
Dynamic Test Mode |
10 cmH2O/min |
19.63cm2 |
|
ISO 811 |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
ISO 1420A |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
DIN 53886 |
Dynamic Test Mode |
10 mbar/min |
100cm2 |
|
INDA IST 80.4 |
Dynamic Test Mode |
10 mbar/min |
100cm2 |
|
JIS L 1092A |
Dynamic Test Mode |
10 or 60 mbar/min |
100cm2 |
|
JIS L 1092 B-b |
Static Test Mode |
/ |
100cm2 |
|
NF G07-057 |
Dynamic Test Mode |
60 mbar/min |
100cm2 |
|
ERT-120-1, 160-0 |
Dynamic Test Mode |
10 or 60 cmH2O/min |
100cm2 |
|
EDANA 120.2.02 |
Dynamic Test Mode |
3 cmH2O/min |
28cm2 |
|
BS 3321 |
Pore Size Test Mode |
20—25 cmH2O/min |
50cm2 Ф80mm |
