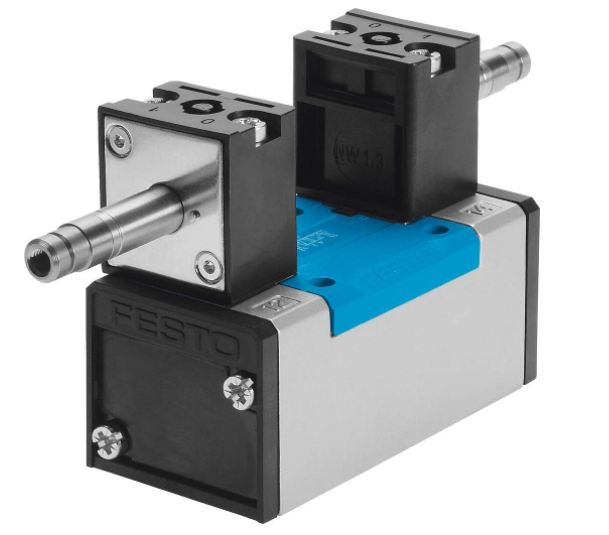

技术参数FESTO电磁阀JMN1H-5/2-D-2-C两位五通双电控阀
搭接
正重叠
驱动方式
电控
宽度
54 mm
标准标称流量
2300 l/min
工作气口
底座规格 2，符合 ISO 5599-1 标准
G3/8
工作电压
通过电磁线圈，须另外订购
工作压力
2 bar ... 10 bar
设计
活塞闸阀
防护等级
IP65
c UL us - (OL)
公称通径
11.5 mm
网格尺寸
56 mm
短型号代码
JMN1H
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 5599-1
手控装置
通过附件锁定
按钮式
ISO 规范
255
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00991005
逆转开关时间
21 ms
0 信号的*正向测试脉冲
3700 µs
信号为 1 的*负向测试脉冲
4600 µs
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
介质温度
-5 °C ... 50 °C
声压级
85 dB(A)
环境温度
-5 °C ... 50 °C
产品重量
940 g
电气接口
通过 N1 型线圈，须另外订购
安装方式
底座上
通过通孔和螺钉
先导排气口 82
M5
先导排气口 84
M5
气接口，气口 1
底座规格 2，符合 ISO 5599-1 标准
气接口，气口 2
底座规格 2，符合 ISO 5599-1 标准
气接口，气口 3
底座规格 2，符合 ISO 5599-1 标准
气接口，气口 4
底座规格 2，符合 ISO 5599-1 标准
气接口，气口 5
底座规格 2，符合 ISO 5599-1 标准
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
压铸铝
FESTO二位五通电磁阀分类：
电控阀，气控阀、油控阀、机控阀、手控阀、脚踏控阀等等。 电磁阀是控制先导阀的，先导阀在气压足够的情况下，电磁阀电磁铁线圈得电，驱动先导阀里面的铁心动作，把提供给先导阀的气压向主换向阀得一端供气，从而在气压得作用下，主换向阀阀心动作，整个换向阀动作;反之，失电复位。
直动式电磁阀的原理:通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开;断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
FESTO费斯托两位五通电磁阀安装一般安装在建筑内部装饰完成的情况下进行,设备安装的地面应水平,平整。空气处理室有干式和湿式之分,干式空气处理室是利用加热器或表面式冷却器对空气进行热,湿交换来达到设计所需的状态;湿式空气处理室是通过喷淋段使空气直接与水接触进行热交换,以达到设计所需的空气状态;组合式空调机组般由空调设备,为了适应空气处理的不同要求和便于运输及安装,时将空气处理室按空气处理功能分成各个段体。
FESTO两位五通电磁阀工作原理和常见故障介绍
FESTO费斯托两位五通电磁阀定流量系统是通过改变供回水温差来满足空调房间负荷变化要求的,系统中水流量是不变的。而变流量系统是通过改变水流量来满足空m房问负荷变化要求的,所以供水量随空气处理设备负荷的变化而改变。FESTO费斯托两位五通电磁阀有这样个案例：有个配料称重系统，整个配料过程用PLC实现全自动控制，而配料小车的放料阀选用的是气动三偏心电磁阀，介质是颗粒非常细的石粉。用了段时间后，客户反映阀门内漏，致使石粉经常成堆地泄漏在工作台上。FESTO费斯托两位五通电磁阀检测却是没有泄漏的，而且客户反映以前也是用的这种阀门，且同样的介质，没有发生过这种事。为了弄清原委，公司派人到现场，终于找出原因：原来，这种介质非常细，且有点粘性，虽配料小车上装有振动电机，终有不少物料附着在罐壁上和阀门部位，在阀门关闭时，卡在密封面周围，使阀门不能完全关闭，致使重新加装物料后有泄漏发生，久而久之，也使密封面磨损的很厉害，甚现出沟槽来。
