突起路标测量仪操作规程
一、操作方法
1、测量前应将仪器充足电；
2、测量时*行零位调整；
3、仪器校准，开始测量；
4、室内试样测量：测量时，先将试样放置在试样品，调节所需的入射角β2及观测角α；其余测量步骤按3进行。显示器显示值，即为被测试样的发光强度系数值R。松开测量开关，测量完毕后将显示开关置于“关”，换开关拨至中间位置；
5、室外现场测量：测量前零位调整及校准步骤与上述2、3相同；现场测量时需使用两块备用的方形孔黑板，其中一块板入射角（β2）为0°，另一块入射角（β2）为5°；将入射角为0°的方形孔黑板的孔口套入被测突起路标块上；将主机放在方形孔黑板上；调节观测角α，使其为0.2°；将转换开关拨至到测量位置，显示开关置于“开”；按下测量开关，观察显示器中的显示值，待稳定后，读出示值即为发光强度系数值R；若测量α=0.2°，β2=5°的发光强度系数值，则需使用入射角β2为5°方形孔黑板；若测量α=0.33°，β2-0°；α=0.33°，β2=5°条件下发光强度系数值，步骤同上；
6、测量完毕后，显示开关置于“关”，转换开关拨至中间位置。
二、注意事项
1、突起路标校准块要妥善保存，不得损坏，为保证量值准确。
该仪器为精密光学仪器，注意防湿防潮；仪器电源为6V密封铅蓄电池，使用时电压值不得低于5.5V，否则仪器示值会急骤下降，此时电源必须立即充电；长期搁置不使用时，需每隔三个月充电一次，否则电池会很快损坏。

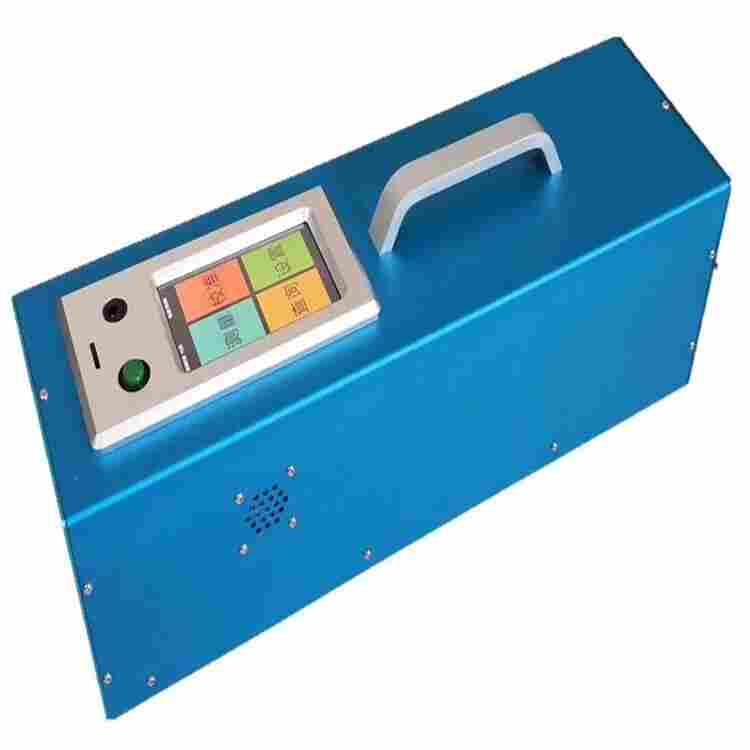

STT-301V型逆反射标线测量仪，是北京天地星火科技发展有限公司研制生产的一款用于测量道路标线反光性能的*测量仪器。测量的参数是标线的逆反射系数R’或称比亮度，单位为mcd·lx-1·m-2。该仪器操作简便，量值可靠，既适用于实验室环境，也可以用于现场测量。是生产，质量，工程施工，监理单位等测量路面标线逆反射性能的仪器。
1. 产品依据和标准
该仪器参照国际相关技术文件，以及我国现行的*标准和规范设计研制。符合国际照明委员会（CIE）出版的第72号，美国ASTM D4061-94,德国DIN67520，67521以及我国GB/T 26377-2010《逆反射测量仪》，GB/T 16311-2009《道路交通标线质量要求和监测方法》, JJG（交通）059-2004《逆反射测量仪规程》等相关标准的要求。
2. 测量原理
STT-301V逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的情景。其光路示意图如下图所示。
前照灯的光轴与路面的法线（参考轴）之间的夹角成为入射角（β），规定为88.76°，前照灯的光轴与逆反光线之间的夹角称为观测角(α)， 规定为1.05°。光源、光学系统按照入射角β投向标线，被测标线的尺寸为200 X 95mm，从标线反射的光线按照 1.05°的观测角α，发射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数R’测量值。
3. 主要参数
l 仪器的观测角度α=1.05°，入射角度β=88.76°，互补角度为1.24°。
l 光源色温为2856K ±50K（CIEA光源）
l 探测器为硅二极管+ V（λ）矫正器，经滤光器修正后符合CIE标准光度观测者光谱光视效率V（λ）的要求。
l 逆反射系数R’的测量范围0-3000 mcd·lx-1·m-2
l 电池连续工作时间 : ≈72 小时
l 数据储存 : 10000条测试信息
l 屏幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式:TF存储卡
l 充电方式: 220VAC 50HZ； DC8.4V
l 电源供应 : 锂电（6600mah）
l 防护等级 : IP54
l 使用温度 : -15°C ~ +50°C
l 储藏温度: -30°C ~ +85°C
l 操作湿度 : 10 ~ 90%，无结露
l 体积 (长x宽x高):
l 净尺寸：450mm x 132mm x 132 mm，
l 净重量：4.35kg(主机)
l 包装箱 : 仪器箱
