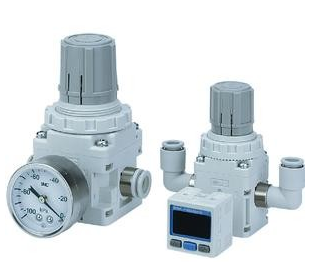

安装说明SMC真空调压阀IRV20-LC10G
用于·可调整真空管路压力
一面配管规格系列
质量削减20% (和以前带IRV20接头的IRV2000相比)
内置快换接头
附件夹子使压力计或数字式压力开关容易安装/拆卸
压力计或数字式压力开关的安装方向可更改(只限标准配管规格)
压力计或数字式压力开关的安装角度(每60°有一个安装位置)变更容易
工作原理
当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力与一定的阀门位置相对应。
减压阀安装要求
1、减压阀的安装应在供水管网试压、冲洗合格后进减压阀行。检查数量：全数检查。检查方法：检查管道试压及冲洗记录。
2、减压阀安装前应检查：其规格型号应与设计相符；阀外控制管路及导向阀各连接件不应有松动；外观应无机械损伤，并应清除阀内异物。
3、减压阀水流方向应与供水管网水流一致。
4、应在进水侧安装过滤器，并宜在其前后安装控制阀。
5、可调式减压阀宜水平安装，阀盖应向上。
6、比例式减压阀宜垂直安装；当水平安装时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口应呈水平位置。
7、安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。
