STT-201A多角度突起路标发光强度检测仪
一、概述
STT-201A型突起路标测量仪是测量突起路标的主要性能指标－发光强度系数的仪器。该仪器适用于测光实验室、检测中心、交通管理部门和公路施工现场等；它还适用于突起路标生产厂对产品质量的检验。本仪器测量对象为矩形的突起路标。
该仪器设计的主要技术依据为我国*标准GB 8416-87，GB/T 3978-1994,GB/T 3979-1997，GB/T 24725-2009，GB/T26377-2010。还参照了其他*有关标准（如ASTM-810,ASTM-E 809,DIN 67520）.该仪器的探测器符合CIE（国际照明委员会）标准光度观察者的要求，光源色温符合CIE标准A光源，仪器几何条件符合CIE技术文件第54号的规定。故该仪器的技术条件与国际上相一致。
仪器外形与部件的名称如图所示。
二、主要技术指标
1、观测角（α）：0.2°～2.0°连续可调；
2、入射角（包括β1和β2）：β1为±0°、β2分别为±0°、±5°、±10°、±15°、±20°；
3、光源色温：2856K（符合CIE标准A光源）；
4、探测器：硅二极管+V（λ）修正（符合CIE标准光度观察者）；
5、测量范围：0～1999 mcd•lx-1
6、电源：锂电池组7.4V（容量为12Ah）
1、 观测角调节器； | 2、 上盖板； | 3、 提手； |
4、 调零旋钮； | 5、 测量开关； | 6、 校准旋钮； |
7、 数显表； | 8、 充电插座； | 9、 转换开关； |
10、侧盖板； | 11、充电器； | 12、可调角度底板； |
13、试样角度板； | 14、入射角（β2）刻度； | 15、被测试样（或校准块）； |
三、测量步骤
突起路标的逆反射发光强度系数测量步骤如下：
测量前应将仪器充足电。充电方法如下：
1.1首先将仪器转换开关(9)拨至充电位置，然后将充电器（11）接上交流电源（220V,50Hz），再将充电插头插入充电插座（8）上。
1.2接好电源后，充电器上的指示灯显示红色，此时再进行充电，直至指示灯显示绿色为止，此时电池充电完成。
测量时先调零，调整步骤如下：
2.1在试样角度板（13）上先不要放置被测试样（或校准块）；
2.2将仪器主机放在底板（12）上，仪器主机前端两侧下部边缘上备有对准的凹槽标记，应与底板（12）上两边的定位块对准，使其边缘对齐；
2.3将转换开关（9）拨到测量位置，数显表（7）即有数字显示；
2.4按下测量开关（5）数显表（7）显示数字为零，若不为零，则转动调零旋钮（4）使数显表（7）显示数字为零，零位调整完毕。
零位调整后，接着对仪器进行量值校准，校准时校准块的几何条件；观测角α=0.2°；入射角β1=0°β2=0°。校准步骤如下：
3.1将主机从底板(12)上移开,在底板(12)的试样角度板(13)上放置校准块(15),其被测面前端应与试样角度板(13)的凸起边靠齐；
3.2转动试样角度板（13），使其刻线对准底板（12）上的入射角刻度（14）上的0（即β2=0°）；
3.3将主机按2.2条的方法重新放置到底板（12）上；
3.4调节观测角调节器（1），至0.2°（即α=0.2°）；
3.5按下测量开关（5），约预热1－2分钟后观察数显表（7）的读数，待读数稳定后，即可读出发光强度系数值 R。此值应与校准块所给定的值相等。若不相等，则需调节校准旋钮（6），使显示值等于校准块的给定值。此时仪器已校准完毕，即可进行测量。
测量时，先将被测试样放置在试样角度板（13）上，调节所需的入射角β2及观测角α。按下测量开关（5）。预热后数显表（7）中显示值，即为被测试样的发光强度系数值 R。测量完毕后，松开测量开关（5），转换开关（9）拨至关闭位置。
ZTT-101D轮廓标逆反射系数测量仪
轮廓标逆反射系数测量仪是用来测量交通标识材料逆反射系数（R′）的仪器。ZTT-101D型轮廓标逆反射系数测量仪适用于材料生产单位、质量部门、工程施工和监理单位等对逆反射标识材料的质量控制和检测。
该仪器的设计符合国际标准ISO 3864（1984）和国际照明委员会（CIE）NO.54技术规范的规定，并参照其它*有关标准：如美国ASTM E808-01《逆反射描述标准》、ASTM E809-00《逆反射器光学性能的测量》、ASTM E810-00《反光膜逆反射系数测试方法》；德国DIN 67520-1994等。仪器性能符合我国交通行业标准JT/T612-2004《逆反射测量仪》的规定，满足我国*标准GB/T18833-2012《公路交通标志反光膜》规定的测量要求。
1. 观测角（α）：0º～2.0º范围内连续可调，读数精度为0.002º；
2. 入射角（β）：-45º～+45º范围内连续可调，读数分度为1º；
3. 光源色温：2856K（即标准A光源）；
4. 探测器：硅二极管，经滤光器修正后符合CIE标准光度观察者光谱光视效率V（λ）的要求；
5. 探测器孔径对试样的张角：12′；
6. 逆反射系数测量范围：0～3000cd·lx-1·m-2；
7. 分辨率：0.1 cd·lx-1·m-2；
8. 供电：锂电池供电，连续工作时间48h。
9. 可一次校准12对角度
10. 数据储存 : 10000条测试信息
11. 屏幕 : 4.5" 854x480 (触摸屏)
12. 存储方式:TF存储卡
13. 充电方式: 220V AC 50HZ； DC8.4V
14. 电源供应 : 锂电（6600mah）
15. 使用温度 : -10°C ~ +40°C
16. 储藏温度: -30°C ~ +75°C
17. 操作湿度 : 10 ~ 90%，无结露
1. 光学检测头上装有观测角（α）及入射角（β）的调节器件；
2. 观测角（α）的读数方法：通过转动观测角（α）调节器即可调节观测角（α），其读数方法如图所示
观测角（α）调节器示图
观测角调节器由两个部分组成（见上图）：一部分为横向标尺，在标尺上有0、5、10，即表示为0°、1°、2°，每1°内按中线上下又分10个分度刻线，因此一个分度刻线为0.1°；另一部分为微分筒，在其圆周面上刻有50个分度刻线，每按5分度刻线标有5、10、……45、0等10个分度刻线，则每5分度表示为0.01°；每一个等分线即表示0.002°。因此标尺和微分筒之间的组合可读出如上图中（a）和（b）的读数。以此类推，也可读出任意观测角（a）的角度值。调节时，微分筒应同一方向转动。
3. 入射角（β）的读数方法：入射角（β）的调节是由两块半圆形有机玻璃板构成的导轨来实现的。在一块半圆弧端面上贴有以1º为分度的标尺，其中心为0º，两端各有50º分度，即±10º，±20°……±50º，在支撑板靠近标尺的一侧有一刻线即为入射角（β）的指示线。松开入射角（β）的定位螺钉时，可改变入射角（β）。而依据指示线在标尺上的位置，可读出入射角（β）的数值，在标尺上注有“＋”和“一”符号表示入射角的方向。
STT-101C型逆反射标志测量仪是一种用于现场测量逆反射材料光度性能（逆反射系数R＇）的仪器。它是一种使用方便的手持式的光电仪器，也可用于交通安全管理和公路、铁路、航空等有关部门对逆反射标志等进行现场实测，也可用于对货车类机动车车身反光标识反光性能的测量，用于对生产逆反射材料反光质量的监测，以确保逆反射标志材料达到有关标准规定的要求。
该仪器由光学系统、探测放大系统、电源及其控制系统、显示系统和仪器校准块等部分组成。
该仪器按国际标准ISO3864，和我国*标准GB/T18833-2012、以及JT/T612-2004交通行业标准要求而设计。为便于校准仪器示值，还配备了一套校准仪器示值的校准块，以确保仪器测量值的准确可靠；仪器用液晶数字显示表显示测量值；采用锂电池作为电源。
1．观测角（α）：0.2°；
2．入射角（β）：－4°；
3．光源：暖白色发光二极管
4．探测器：硅二极管（符合CIE的光谱光视效率函数V（λ））；
5．显示器：液晶数字显示表；
6．逆反射系数测量范围：0～3000cd·lx-1·m-2。
l 可一次校准12种颜色
l 无需每次开机都进行校准
l 电池连续工作时间 : ≈12 小时
l 数据储存 : 10000条测试信息
l 屏幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式:TF存储卡
l 充电方式: 220V AC 50HZ； DC4.2V
l 电源供应 : 锂电（5000mah）
l 使用温度 : -15°C ~ +50°C
l 储藏温度: -30°C ~ +85°C
l 操作湿度 : 10 ~ 90%，无结露
一、概述
STT-101型逆反射标志测量仪是一种用于现场测量逆反射材料光度性能（逆反射系数R＇）的仪器。它是一种使用方便的手持式的光电仪器，也可用于交通安全管理和公路、铁路、航空等有关部门对逆反射标志等进行现场实测，也可用于对货车类机动车车身反光标识反光性能的测量，用于对生产逆反射材料反光质量的监测，以确保逆反射标志材料达到有关标准规定的要求。
该仪器由光学系统、探测放大系统、电源及其控制系统、显示系统和仪器校准块等部分组成。
该仪器按国际标准ISO3864，和我国*标准GB/T18833-2012、以及JT/T612-2004交通行业标准要求而设计。为便于校准仪器示值，还配备了一套校准仪器示值的校准块，以确保仪器测量值的准确可靠；仪器用液晶数字显示表显示测量值；采用锂电池作为电源。其外观见图1。
图1 STT-101逆反射标志测量仪正面
1. 电池盒盖
2. 充电插口
3. 调节旋钮
4. 测光口
5. 测量值显示
6. 校准值显示
7. 锁定按钮
8. 电源开关
二、技术条件
1．观测角（α）：0.2°；
2．入射角（β）：－4°；
3．光源：暖白色发光二极管
4．探测器：硅二极管（符合CIE的光谱光视效率函数V（λ））；
5．显示器：液晶数字显示表；
6．逆反射系数测量范围：0.1～1999cd·lx-1·m-2。

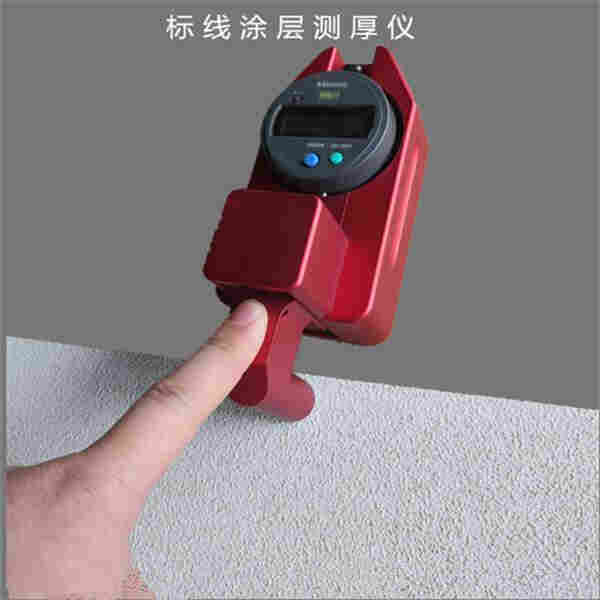

ZMM5000C标线测厚仪
显著特点：测量更准确，可测震荡标线，读数便捷。无需安装调节，可直接测量。
ZMM5000C路面标线厚度测试仪是北京天地星火科技发展有限公司专为生产、质量、工程施工和监理等单位测量标线厚度而设计和生产的。具有结构合理、操作简单、适用性广、测量精度高、测量安全及可靠性好等特点。
1.
ZMM5000C标线厚度测定仪符合标准为GB/T 16311-2009。
2. 主要技术指标
测量范围：0～12 毫米
测量精度：0.01毫米
3. 结构组成
ZMM5000C标线厚度测定仪主要由数字式高精度百（千）分表头、测厚度机构组成。
4. 操作步骤
4.1 准备：将测量仪放置在一个平面上，按下开机按钮，仪表显示数字。
4.2 显示屏读书清零：将数字式高精度百分表头显示屏清零。
4.3 测量：将测量底座置于柏油路上面，测量头位于被测标线上方，按下测量头，仪表显示读数即为标线厚度，为保证测量结果的准确性，建议取三个点重复测量求得平均值，该值即为标线厚度。
5. 注意事项
5.1 为了保障测量结果的准确度，在测量前应尽量调整好标线厚度测量仪的零值。
5.2 为了确保测量结果的准确性，应清洁标线测量区域的表面。
5.4 注意防止仪器在测量过程的跌落，以免仪器的损坏。长时间没有测量任务时应取出数字式高精度百分表的电池，以延长其使用寿命。
6. 贮存条件
6.1 测定器及其附件应存放在干燥、清洁、无振动、无易燃、易腐蚀物品的环境条件下。
