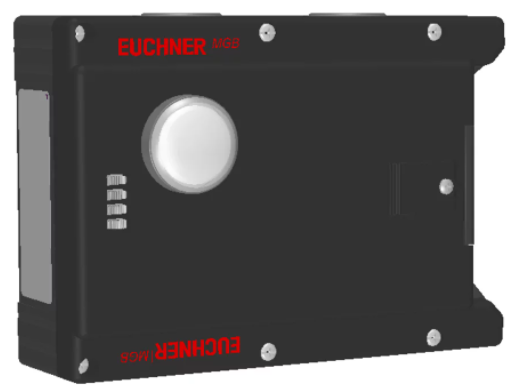

说明EUCHNER安士能安全开关MGB-L1-ARA-AK1A1-M-R-120990
带门锁监控功能的门锁
可以与其他AR设备（例如CES-AR和CET-AR）串联连接
1个按钮（发光）
带镜头组，6个。
带电缆入口
统一码
筑屋材料
住房 增强塑料；压铸锌镀镍，不锈钢
重量
网 0,75公斤
环境温度
在U B = 24V DC时 -20至55°C
防护等级 IP65
机械寿命 1 x 10 6
如果用作门挡和1焦耳的冲击能量 0,1 x 10 6
安装方向 门铰链DIN右
开关频率 0,25赫兹
联系 电缆入口M20x1.5
门锁锁定原理 闭路电流原理
锁紧力F Zh 2000牛
电气连接额定值
使用类别符合 符合EN 60947-5-2
DC-13 24V 200mA
额定绝缘电压U i 30伏
额定冲击耐受电压U imp 1.5 kV
污染程度（外部，根据EN 60947-1） 3
连接截面
（刚性/挠性），电缆端套，带根据DIN 46 228/1的轴环 0,25 ... 0,75mm²
（刚性/柔性），带电缆端套，符合DIN 46 228/1 0,25 ... 1,5平方毫米
（刚性/柔性） 0,13 ... 1,5平方毫米
安全等级 三级
差异时间
在FO1A和FO1B之间 *长10毫秒
风险时间符合EN 60947-5-3 *长350毫秒
应答器编码 统一码
电源U B
直流工作电压
ü乙 24 V DC -15％... 10％
目前的消费
我UB *80 mA
电源U A
直流工作电压
ü一个 24 V DC -15％... 10％
目前的消费
我UA *375 mA
安全输出FO1A，FO1B
测试脉冲 *长1毫秒
测试脉冲间隔 *少100毫秒
输出类型 半导体输出，p开关，防短路
输出电压
ü FO1A / U FO1B HIGH UB-2V ... UB V直流
U FO1A / U FO1B低 0 ... 1伏直流电
输出电流
每个安全输出FO1A / FO1B 1 ... 200毫安
监视输出OD，OT，OL，OI
输出类型 半导体输出，p开关，防短路
输出电压 UA-2V ... UA V直流
输出电流 *50 mA
控件和指标
开关电压 ü甲 V
开关电流 1 ... 10毫安
分断能力 *0.25 W
电源LED 直流24 V
电磁控制输入IMP1，IMP2，IMM
测试脉冲 *多5毫秒
测试脉冲间隔 *少100毫秒
控件和指标
作业图 L1
位置1
版本 发光按钮
滑入式标签
特殊功能
颜色
开关元件 1NO
其他
附加功能 含税 封面集ID。第120344号
产品版本号 V4.0.0
可靠性值符合EN ISO 13849-1
安士能安全开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器(位于开关后部)来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
特点
安全门开关由相互独立的两部分组成：开关本体和开关的操动件。当安全防护门打开时，开关操动件被从开关本体中拉出，此时开关内的常闭触点会通过一个机械反弹装置断开。当安全防护门闭合时，开关操动件插入开关本体内，此时常闭触点闭合，这样机器设备的驱动或控制系统才能通电工作。在任何情况下，具有单独分离式操动件的安全保护开关，都不允许用作机械停止开关。
EUCHNER安士能安全开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。
103858 CMS-R-AXD-05P
103859 CMS-R-AXE-05P
103860 CMS-R-AXF-05P
103861 CMS-R-AXG-05P
103862 CMS-R-AXH-05P
103863 CMS-R-AXR-05PL
103864 CMS-R-AZA-05PL
103865 CMS-R-AZA-10PL
103866 CMS-R-BXI-05P
103867 CMS-R-BXO-05P
103868 CMS-R-BXP-05P
103869 CMS-R-BZB-05P
103870 CMS-R-CXA-05P
103871 CMS-R-CXB-05P
