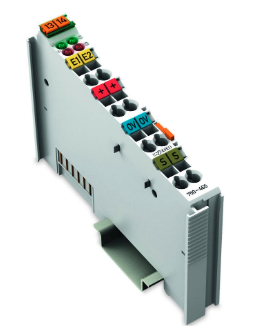

德国WAGO模拟量输入模块750-466
750-466
750-452 750-454 750-455 750-459
750-552 750-554 750-555 750-559
750-550 750-556 750-475 857-800
750-461 750-460 750-450 750-469
857-
857-423 857-452 857-500 857-552
该模拟量输入模块可为变送器供电并接收模拟量信号，再将信号电气隔离并传输至现场总线。
通过电源跨接触点为现场设备提供24V电源。
屏蔽端可直接与DIN导轨相连。
该输入模块可为2线制变送器进行供电。
万可wago模块详情
技术参数
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 英寸
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inch
万可数字量输入输出模块，提供8个通道，并且仍旧保持12mm的宽度。该模块
接收数字型现场设备(如：传感器)的控制信号。
每个输入模块都有一个抗干扰滤波器，滤波器具有不同的时间常数。
总线与现场侧之间通过光电耦合器隔离
参考图
机械参数
安装方式 DIN-35型导轨
模拟量输入数量 2
通道数量(模块) 2
信号类型 电力
信号类型(电流) DC 3.8 … 20.5 mA
传感器连接 2 x (2线, 3线)
输入电压(*) 10 V
信号特性 单端输入
分辨率(位) 12 Bit
输入阻抗(*) 220 Ω
数据宽度 2 x 16位数据；2 x 8位控制/状态(可选)
转换时间(典型) 2 ms
测量误差(基准温度) 25 °C
测量误差 – 相对于上限值的偏差(*) 0.2 %
相对于上限值的温度误差(*) 0.01 %/K
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 75 mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 500 V系统/现场
输入电源跨接触点数量 2
外部电源跨接触点数量 2
德国WAGO模拟量输入模块750-466
