750-550模块 750-556功能保护

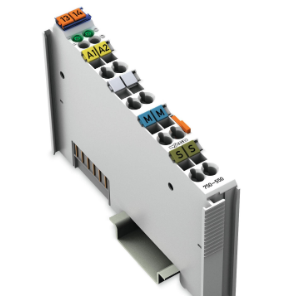

wago的模块简介
该模拟量输出模块可接收0-10 V标准信号。
输出信号经电气隔离，并以12位分辨率的形式传输。
输出端具有短路保护功能。
模块由内部系统电源供电(通过内部数据总线)。
输出通道具有一个公共接地电位
技术参数
模拟量输出数量 2
通道数量(模块) 2
信号类型 电压
电压信号类型 DC 0 … 10 V
执行器连接 2 x (2线)
分辨率(位) 12 Bit
数据宽度 2 x 16位数据；2 x 8位控制/状态(可选)
负载阻抗(电压输出) ≥ 5 kΩ
转换时间(典型) 2 ms
测量误差(基准温度) 25 °C
测量误差 – 相对于上限值的偏差(*) 0.1 %
相对于上限值的温度误差(*) 0.01 %/K
输出误差，相对于上限值的偏差(*) 0.1 %
输出范围值的温度误差(*) 0.01 %/K
恢复时间(典型) 0.3 ms
线性度 ±10 mV
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 65 mA
隔离 500 V系统/现场
允许环境温度(运行时) 0 … 55 °C
允许环境温度(储存) -40 … 85 °C
防护类型 IP20IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 英寸
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inch

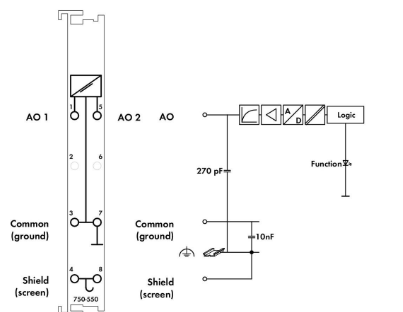

万可模块的接线方式
