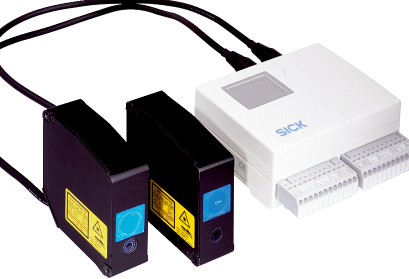

SICK位移测量传感器OD350-100T1常规说明
概览
多种测量范围：从 26 mm ... 34 mm 至 100 mm ... 500 mm
借助 CMOS 接收元件实现非常准确、不受表面限制的测量
简单、基于 LED 的操作或示教方案
凭借大量的标准接口实现丰富的产品多样性
用于测量极小物体的激光技术
紧凑的独立式设备
· 位移测量传感器参数：
· 测量范围： 10毫米
· 通讯接口： 串口
· 典型。光点尺寸(距离)： 3 mm x 14 mm
· 外壳材料： 铝压铸件
· 连接类型： 带M8公连接器的电缆，4针Y型电缆，用于连接AOD1评估单元
不受表面限制且可靠的测量方法大幅度地减少了机器停机时间
该传感器示教过程十分简单，可以帮助工作人员快速且低成本地完成调试
· 微型金属外壳
· 集成LED校准辅助
· 高分辨率CMOS接收器，具有高重复性
· 通过AOD1评估单元提供各种接口
· 边缘位置或直径的测量
· 通过AOD1评估单元进行个性化配置设置和计算功能
紧凑的独立式设计节省了占用空间和布线费用
大测量范围和接口使其能够理想、低成本地连接至所有的生产环境
测量范围 26 mm ... 500 mm 1)
线性度 ± 8 µm ... ± 1,200 µm
重复精度 2 µm ... 100 µm 1) 2) 3)
响应时间 ≥ 1 ms
测量频率 ≤ 2 kHz / ≤ 1.33 kHz
开关量输出
2 x PNP
1 x PNP
2 x NPN
1 x NPN
串行 ✔ , RS-422
模拟输出端 1 x 0 V ... 10 V (> 10 kΩ)
1 x 4 mA ... 20 mA (≤ 300 Ω)
运行环境温度 –10 °C ... +40 °C
存储环境温度 –20 °C ... +60 °C
