1.用途和特点:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />

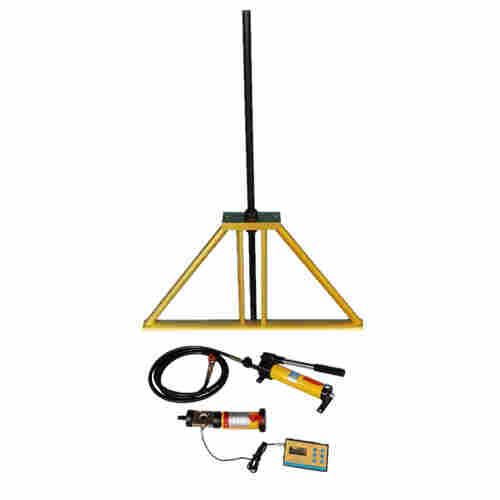

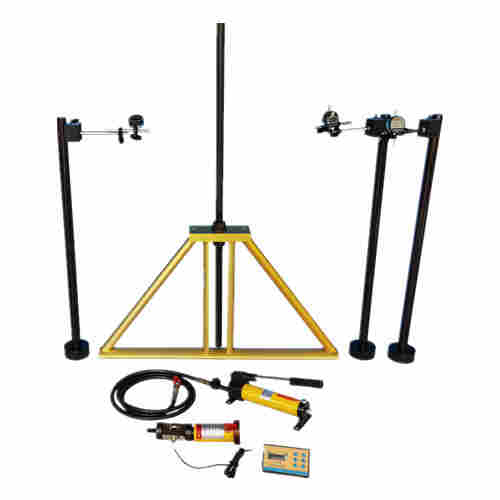

随着社会的不断发展进步，道路桥梁也在不断的增多，有道路桥梁就有与其相配套的安全护栏。道路桥梁两侧的安全护栏应该满足何种标准，如何去检测？目前国内还没有成型的标准，在道路桥梁检测方面还比较原始落后。所以，北京天地星火科技发展有限公司响应各科研单位及检测单位的号召，研发生产了XHTL-5护栏推力检测仪。本护栏推力检测仪结构新颖合理，操作简单，携带方便，解决了科研及检测单位的诸多困惑，可广泛应用于现场检测中。

用途：适用于道路、桥梁、楼房等工程施工验收中防护栏的推力检测。

2.主要技术参数

推力范围：0-2000N（0-200KG）

分 辨 率：0. 1N

精    度：±2%

油缸行程：0-50mm

调节行程：1 m-2.5m

3.测试步骤及工作原理

检测前先选取好合适的反力支撑点，通过推力仪螺纹调节好合适的距离，组装好压力传感器，接好数显表。反力支撑点与护栏处于同一个水平面上，将液压泵快速接头与液压缸正确连接，打开仪表将数据清零，顺时针拧紧液压泵卸荷阀，开始加压，直到达到规定的检测力值。逆时针松开卸荷阀，观察护栏是否变形。



测量电路原理

智能型数字压力表测量部分由传感器、A/D转换、MCU电路、液晶显示器及按键等部分组成以单片机为核心的电路，如图所示。



　　　







 图２ 测量电路原理图

  压力的变化作用于传感器上，产生的电压信号，经放大和16位A/D转换器转变成数字信号，送单片机MEGA16进行处理。经过多次采样、数字滤波、平均值计算、线性校正、峰值数据处理后再由LCD显示。

4.智能压力数值显示器参数

(1) 智能压力数值显示器的工作原理及使用方法

智能压力数值显示器主要由压力传感器和测量显示电路组成，通过数据连接线连接。压力传感器受力产生电压信号，通过A/D转换器转换成数字信号，经单片机处理后由液晶显示器显示压力值。

智能压力数值显示器的面板如下图所示







(2) 按键功能说明

：按下背光打开/关闭；

：存储当前测量值；状态下为折线选择功能键。

：测量状态下有峰值保持功能；在设置状态下为上翻功能键。

：存储数值查询功能；在设置状态下为左移功能键。

：在测量状态下有显示数值清零功能；在设置状态下为下翻功能键。

：按下此键可开启/关闭仪表电源；长按9S进入状态。

5.智能压力数值显示器使用方法

将智能压力数值显示器的传感器连接线接到主机的传感器接口上，把接头上的紧固圈拧紧。

5.1力值测定

按下       键后仪表显示开机画面（如下图）

先按下      键仪表进入峰值测量状态，再按      键将仪表显示数值清零后开始加压，*值将随时保持，使您方便读数。（如下图）

测量完成后按       键选择保存，仪表将自动保存此次测量结果。此仪表可以存储50条数据，方便用户更有效的储存、保护数据。

5.2数据查询

按      键查询存储数据，通过上翻功能键和下翻功能键查看上一条或下一条数据。

查看完毕后再按        键返回测量状态
