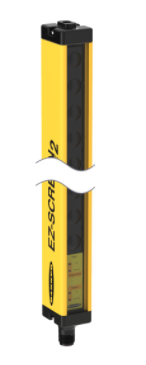

LS2TR30-450Q8 (73536)的2级安全光幕
相关文献
每当试件中断定义的区域时，都要进行验证：
•跳闸输出操作：“状态阻止”指示器必须
打开红色，并保持打开与测试件一样长的时间
保留在定义的区域（状态清除指示器）
同时关闭）。如果不是，则安装失败
旅行测试。当从试件上取下试件时
定义的区域，状态清除指示灯必须点亮绿色
并且状态阻止指示灯必须熄灭。
•锁存器输出操作：“状态阻止”指示器必须
打开红色，并保持打开与测试件一样长的时间
保留在定义的区域（状态清除指示器）
同时关闭）。两个黄色指示器必须
除非顶部或底部光束被挡住，否则保持稳定的开启状态。
如果顶部（同步）光束被阻挡，则两个“对准”指示器
会熄灭。
如果黄色对准指示灯在任何时候开始闪烁
当试件打断定义区域的时间，
安装未通过跳闸测试。检查传感器是否正确
方向和反射表面。直到
情况已得到纠正。
在闩锁输出操作中，取出试件后
从定义的区域开始，“状态阻止”指示器将保留
亮，直到执行手动重置（黄色对齐）
指示灯将闪烁）。
5d）检验何时从规定区域移走试件：
•跳闸输出模型：
两个对准指示灯均亮黄色
状态清除指示灯亮绿色
•锁存输出模型：
状态被阻止的指示灯亮红色
两个对准指示灯均闪烁黄色
执行手动重置。
6）启动被保护机器的机器运动，同时
在移动时，将提供的测试件插入定义的区域。
不要试图将测试件插入危险中
机器零件。
每当试件位于定义的区域时，都要进行验证：
•机器的危险部件停止运转，没有
明显的延迟。
从定义的区域中取出试件，并验证：
•机器不会自动重启，并且
•必须使用启动设备来重启机器。
7）在受保护机器静止的情况下，将测试件插入
定义的区域并验证：
•在测试过程中，不能使受保护机器运动
件在定义的区域中。
8）仔细检查是否有外部损坏或变化的迹象
到EZ-SCREEN Type 2，受保护机器及其
电气线路。发现的任何损坏或变化应为
立即向管理层报告。
主要外壳材料铝
安全等级类型2
有效孔径角类型2（根据IEC 61496-2）
连接器类型M12
定义区域高度（毫米）450
尺寸WxD（mm）25.4 x 31.8
长（mm）515
外部监控设备编号
固定消隐号
房屋表面处理黄色聚酯
防护等级IP65
针数（接收器/发射器）8
工作距离（米）0.2-15
工作电压24 V dc +/- 20％
工作温度0至+55度。 C; 相对湿度95％
PL等级N / A
恢复时间不适用
分辨率降低
分辨率（mm）30
响应时间14
SIL等级SIL2; CL2
电气安全等级III
扫描码无
在16毫秒内震动10克（6000次循环）
短路保护是
系统类型接收器
在0.35毫米处振动10-55 Hz
辅助输出编号
故障输出编号
外壳材料铝； 锌; 丙烯酸纤维
OSSD额定值为24 V dc，每个0.5 A
电源电流*90 mA
跳闸/闩锁输出跳闸
测试输入是
功能：端到端感应
功能：ESD保险柜否
特点：整体静音
