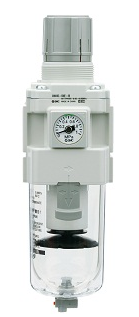

参数说明SMC过滤减压阀AW40-04BG-2-b-X430
性能特点
(1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
选用标准
１、在给定的弹簧压力级范围内，使出口压力在大值与小值之间能连续调整，不得有卡阻和异常振动；
2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于大流量的0.5%；
3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；
4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；
6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质。
工作原理
顺时针旋转调节螺丝，调节弹簧受力并向下压膜片，于此相连的阀芯和底盘向下移动，这时阀芯底盘上方形成通路，气源压力通过出口输出。
当出口压力上升到设定压力大小时，通过出口压力感应孔传达到膜片底部，和弹簧压力保持平衡，并维持设定压力。
当出口压力大于设定压力，通过出口压力感应孔传达到膜片底部，膜片和底盘间的孔开启，出口压力通过这个孔传达到弹簧室 内并向大气排出，维持设定压力。
日本SMC过滤减压阀应安装在局部区域，以便于操作和维修，并且必须将垂直装置倾斜在水平管道上。
3M8413 AW40-04BDG-8-A
1T5844 AW40-04BDG-A
4F4504 AW40-04BDG-B
3M8414 AW40-04BD-X465A
3M8415 AW40-04BE-2-B
4F4505 AW40-04BE-B
3M8416 AW40-04BG-1-A
1T6021 AW40-04BG-2-A
3M8417 AW40-04BG-2-X430
1T5845 AW40-04BG-A
3M8418 AW40-04B-X465B
3M8419 AW40-04C-A
3M8420 AW40-04CE-B
1T6022 AW40-04CG-A
1T5846 AW40-04D-A
AW40-02-R-B
AW40-02-W
AW40-02-W-A
AW40-02-W-B
AW40-02-X77
AW40-03
AW40-03-12
AW40-03-1N
AW40-03-1N-A
AW40-03-1N-B
AW40-03-2
AW40-03-2-A
AW40-03-2-B
AW40-03-2N
AW40-03-2N-A
AW40-03-2N-B
AW40-03-2R
AW40-03-2R-A
AW40-03-2R-B
AW40-03-2-X440
AW40-03-6
AW40-03-6-A
AW40-03-6-B
AW40-03-6J
AW40-03-7-20
AW40-03-8
