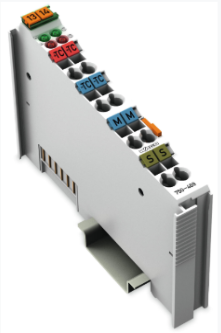

简单概述WAGO万可模块750-469 24ⅤDC
该模拟量输入模块可直接连接2个热电偶。由于具备内部电气隔离，所以也可使用接地传感器。
该模块可自动线性化整个温度范围。
该模块在0°C–55°C工作温度内，利用冷端补偿实现对接线端偏移电压的补偿。
红色LED指示断线， 绿色LED指示模块工作准备就绪而且与总线适配器之间通信无故障。
屏蔽端可直接与DIN导轨相连。
技术参数
模拟量输入数量 2
通道数量(模块) 2
信号类型 热电偶

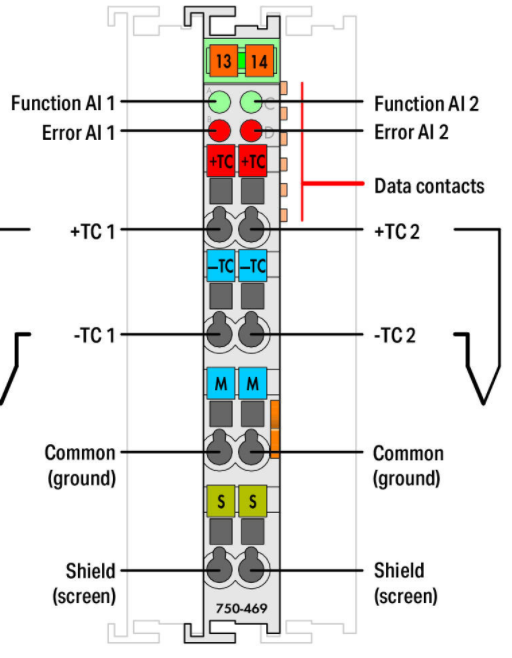

传感器连接 2 x (2线)
数据宽度 2 x 16位数据；2 x 8位控制/状态(可选)
内部电阻 1000 kΩ分辨率(全量程) 0.1 °C转换时间(典型) 320 ms测量误差(25 °C) << ± 6 K (电压输入 < ± 2 K; 冷端补偿 < ± 4 K)温度系数 < ±0.2 K/K传感器类型 热电偶 K适用温度范围 −100 … +1370 °C冷端补偿 在每一对接线端子上供电电压(系统) 5 VDC; 通过数据触点功率消耗(5 V系统供电) 65 mA隔离 500 V系统/现场
更多
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 英寸
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inch
机械参数
安装方式 DIN-35型导轨
材料参数
颜色 light gray
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 0.945 MJ
重量 52 g
一致性标志 CE
Environmental Requirements
允许环境温度(运行时) 0 … 55 °C
允许环境温度(储存) -40 … 85 °C
防护类型 IP20IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
安装位置 水平(立式/卧式)；竖直
相对湿度(无冷凝) 95 %
抗振动 4g,符合IEC 60068-2-6标准
抗冲击 15g,IEC 60068-2-27
EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰 符合EN 61000-6-4标准,船舶应用
抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75 %时的允许H2S污染物浓度 10 ppm
相对湿度 75 %时的允许SO2污染物浓度 25 ppm
(1)工作电压:
总线电压:总线24V
电源电压:DC24V
(2)监视电流:
总线电流≤1mA
电源电流≤6mA
(3)动作电流: 总线电流≤4mA
电源电流≤35mA
(4)线制:与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
(5)输出容量:DC24V/1A(两组输出大容量之和为DC24V/1A)
(6)输出控制方式:脉冲、电平(继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s)
(7)出厂设置:两路常开检线方式
(8)使用环境:
温度:-10℃~+55℃
相对湿度≤95%，不结露
(9)外壳防护等级:IP30
(10)外形尺寸:
110mm×86mm×43mm(带底壳)
