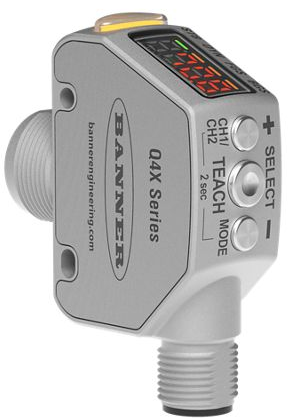

坚固耐用款BANNER的激光测量传感器
同款产品型号
Q4XTBLAF300-Q8
Q4XTBLAF100-Q8
Q4XTKLAF600-Q8
Q4XFPLAF310-Q8
Q4XTKLAF300-Q8
Q4XFKLAF610-Q8
Q4XTBLAF500-Q8
Q4XTILAF300-Q8
Q4XTULAF300-Q8
Q4XTILAF500-Q8
Q4XTULAF500-Q8
Q4XFKLAF310-Q8
Q4XTILAF100-Q8
Q4XTBCOD300-Q8
Q4XFILAF110-Q8
关于BANNER测距传感器的使用数据
感应模式（常规）接近
感应模式（详细）背景/前景抑制
矩形房屋类型
主要外壳材料不锈钢
激光分类1级
输入/输出离散
指示器显示； LED灯
模拟分辨率/离散重复精度+/- 0.2
*感应距离（mm）110
*小感应距离（mm）35
感应光束可见红色激光
电源10-30 V dc
上电延迟（毫秒）750
感应光束波长（nm）655
调整按钮；远程教学
温度影响（mm /°C）+/- 0.05 mm /°C
连接集成QD
QD类型/电缆长度M12（欧洲）需要配对电缆
针数4
振动MIL-STD-202G要求。方法201A（振动：*10到60Hz，两倍振幅0.06英寸，*加速度10G）。
机械冲击MIL-STD-202G，甲基。 Cond.213B I（在X，Y和Z轴上100G 6x，共18次冲击），带传感器操作
输出饱和电压NPN输出<1.0 V @ 100 mA
*离散（切换）输出（mA）100
离散（开关）输出1 NPN
输出保护防止连续过载和短路
IP防护等级IP67; IP68; IP69K
储存温度（°C）-25至75
*工作温度（°C）50
*低工作温度（°C）-10
Max Op。相对湿度非冷凝（％）95在55°C
压克力窗材料
预热时间（分钟）10
*小响应时间（毫秒）1.5
光斑尺寸（@参考距离）1.8毫米x 0.7毫米@ 100毫米
*小窗口尺寸（毫米）0.2
离散输出迟滞（mm）自动调整
激光控制是
警报输出（mA）100
*环境光（Lux）5000
*断态泄漏电流（µA）5 @ 30 V dc
功率/电流消耗（不包括负载）<675 mW
电源保护电路，具有反极性和瞬态过电压保护功能
功能：远程教学是
特点：冲洗等级是
功能：清除对象检测是
功能：计时（保持/延迟）是
功能：Ecolab是
特点：耐化学性是
1.3.1显示屏和指示灯
显示屏是一个4位7段LED。主屏幕是运行模式屏幕。
对于2点，BGS，FGS和DYN TEACH模式，显示屏以毫米为单位显示当前距目标的距离。对于双
示教模式下，显示屏显示与示教基准面匹配的百分比。显示值
表示传感器尚未示教。
1 2
图3.运行模式下的显示
1.稳定性指示器（STB-绿色）
2.活跃的教学指标
•DYN-动态（琥珀色）
•FGS-前景抑制（琥珀色）
•BGS-背景抑制（琥珀色）
输出指标
•开—传导输出（闭合）
•熄灭—输出不导通（断开）
稳定性指标（STB）
•开-在的感应范围内稳定的信号
•闪烁—边际信号，目标在
感测范围的极限，或多个
存在峰值条件
•关-在的感应范围内未检测到目标
范围
活跃的TEACH指示器（DYN，FGS和BGS）
•DYN，FGS和BGS全部关闭-两点式教学
选择的模式（默认）
•DYN开启-选择了动态示教模式
•FGS开启-前景抑制教学模式
选定的
•BGS开启-背景抑制教学模式
选定的
•DYN，FGS和BGS全部打开-双示教模式
选定的
坚固耐用款BANNER的激光测量传感器
