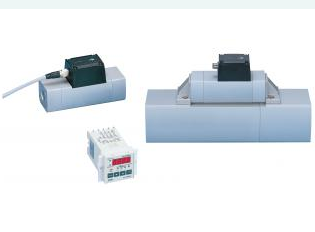

ckd压缩空气用流量传感器PFD-802-N1的作用
型号：
Flowlex PF-F,PFU
1.中流量型
PF500F-10、PF500F-15、PF1000F-10、PF1000F-15、PF2000F-15、
PF2000F-20、PF4000F-20、PF4000F-25
2.大流量型
PF8000F-40、PF16000F-50
3.模块连接型
PFU500F-10、 PFU1000F-10、 PFU2000F-15
PFU2000F-15-4W-A1X
是显示分离型压缩空气用流量传感器。
*适合大流量测量。
【丰富的流量范围】
25～500ℓ/min
50～1000ℓ/min
100～2000ℓ/min
200～4000ℓ/min
400～8000ℓ/min
800～16000ℓ/min
0.8～16m3/min
【可选输出】
可选择切换流量、温度的开关输出、模拟输出、IO链接通信（选择项）。
也支持PNP⇔NPN的切换。
【水温测量功能】
所有机型标配水温测量功能。
不设置温度传感器，适用于冷却水到95℃的温水，提高了管理水平。
【大流量范围】
扩大了流量下限的检测范围，支持大流量范围。
【流量调整机构】
可通过手动旋钮调整流量（选择项）。
【累计流量测量功能】
可进行累计显示、累计脉冲输出，*适合装置消耗流量的测量。
规格：
项目 PFU500F-10 PFU1000F-10 PFU2000F-15
规 流量范围 25-500 50-1000 100-2000
格 接管口径 Rc3/8 Rc1/2
适用流体 Mpa 压缩空气，氮气
使 用空气质量Mpa 大气露点-17度以下
用 高使用压力Mpa 1.0
条 低使用压力 0.1
件 保证耐压力 1.5
环境温度，湿度 0-50度，85%RH以下
流体温度 0-40
直线性 正负1.5%FS（0.7Mpa,20度）
精 压力特性 正负1.5%FS（0.1-1.0Mpa，但是，以0.7Mpa为基准）
度 温度特性 正负2.0%FS（以0-40度.20度为基准）
压力损失 Mpa 0.005以下（大流量，0.7Mpa）
响应时间 SES 2.5
显示 5位数二极管显示
小显示流量
m*3/min(normal) 10 20 30
电缆 附加（带3M集电器-芯线0.5MM）
设定值保持机能 EEPROM半
安 安装方向 纵.横自如
装 导入直管部位 不要
保护结构 与IP64相当
连接模块 W3000-10 W4000-15
保护构造 与IP64相当
质量 KG 1.5 1.8
积算流量 大九位数（但是，H与L的分割显示）
模拟输出 标准：DC0-5v 选择项：DC4-20MA,1-5V 0-10V
输 开关输出 1点（晶体管 开式集电器）
出 脉动输出（选择项） 10NL/PULSE
电源电压 v DV24(8W以下）
