邦纳banner通用型光电开关说明书

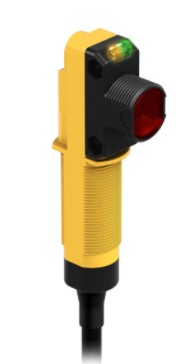

QS18系列通用型光电传感器
这款通用型光电传感器采用通用外壳设计，配备18毫米螺纹圆柱，是多种款式传感器的理想替代品。
型号
QS18VP6W W/30
QS18VP6XLPQ
QS18VP6XLPQ7
QS18WE W/30
QS18WEC1
QS18WEC1 W/30
中文介绍
WORLD-BEAM QS18系列：发射器
范围：20 m;输入：20-270 V交流/直流
输出：N / A
9 m（30 ft）电缆
感应模式（常规）相反
感应模式（详细）发射极
带M18安装座的矩形矩形
主要外壳材料ABS
输入/输出离散
*感应距离（mm）20000
电源/电源电压20-270 V交流/直流
连接9 m电缆
快速断开类型无QD
感应光束红外LED
操作N / A
*小操作数温度（°C）-25
Max Op。温度（°C）如果<140V则为70，如果> 140V则为55
输出响应时间（毫秒）16.6
特殊功能：本质安全否
特殊功能：远程教学否
特殊功能：水检测号
上电延迟（ms）100ms dc，300ms ac
重复性（µs）1500
针数2
防护等级IP67
NEMA等级NEMA 6
Max Op。相对湿度[％] 55°C时95％
镜片材质PMMA
调整不适用
枪管直径（毫米）18
LED指示灯
对立模式发射器/接收器发射器
功能：计时（保持/延迟）否
功能：封装否
特征：危险区域
功能：声音否
特点：耐化学腐蚀
DeviceNet否
IO链接号
轻松安装或翻新几乎所有安装配置
•紧凑的直角外壳具有*的光学性能
•20 V ac / dc至140 V ac / dc或20 V ac / dc至270 V ac / dc，使用P-MOSFET或NMOSFET输出，具体取决于型号（请参阅规格）
•明亮的LED运行状态指示器，可从360°看到
•坚固，密封的外壳，受保护的电路，1200 PSI冲洗
•多功能安装：正面和底部安装（M18），侧面安装和改装支架
警告：不得用于人员保护
切勿将此设备用作人员的感应设备
保护。否则可能导致严重的人身伤害甚至死亡。这
设备不包含必要的自检冗余电路
允许将其用于人员安全应用中。传感器故障或
故障可能导致传感器输出通电或断电
状况。
型号感应模式/ LED感应范围输出类型1
QS18WE
940 nm红外线
有效光束：10毫米（0.4
列出了标准的2 m（6.5 ft）电缆型号。要订购9 m（30 ft）电缆型号，请将后缀“ W / 30”添加到
有线型号。 （例如QS18WE W / 30）QD型号：订购带150毫米（6英寸）尾纤电缆的型号，带有
4针AC微型QD，在型号后缀“ Q2”（例如QS18WEQ2）。带有QD连接器的型号
需要一个配套的配对线组。 600 V电缆型号：标准型号随附300 V电缆。对于600 V
电缆，在型号上添加后缀“ C1”（例如，QS18WEC1）
