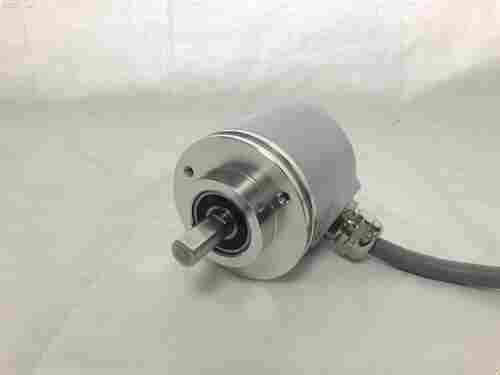

多圈SSI同步串行编码器

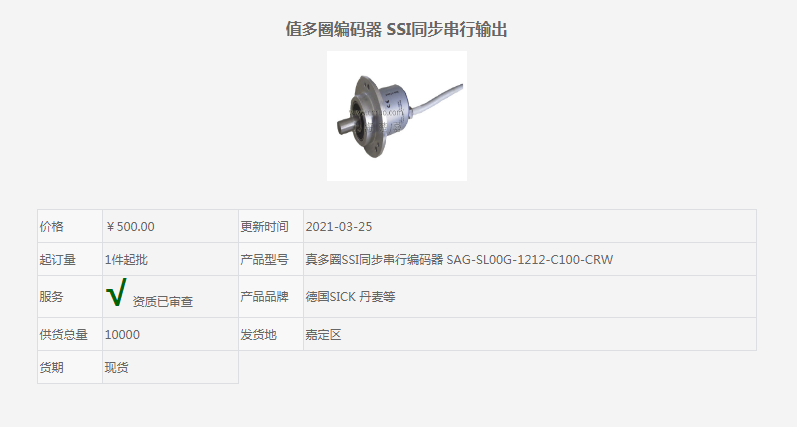

产品描述 真多圈SSI同步串行编码器
(shchujiachruo)
国际标准同步串行SSI，连接各种设备
电气参数
机械参数
工作电压
10-30VDC
外壳
铝粉涂层或不锈钢
接口类型
SSI 同步串行接口
*转速
6000 min-1
驱动电路
RS422
启动扭矩
0.05 N.m MAX
单稳态触发时间
> 25μs
转动惯量
≤ 30 gcm2
时钟频率 0.1---2M Hz 工作温度 -40 - 85°C（电缆：-30 - 70°C）
编码方式
二进制码/格雷码
轴负荷
轴向：40N,径向：110N
单圈分辨率
12BIT，*16BIT
防护等级
IP65可选 IP67
线性度
±½ LSB (12 bit), ± 2 LSB (16 bit)
抗冲击性 EN 60068-2-29
1000m/s2，6ms
接口电路保护
短路保护，反极性保护
抗振动性 EN 60068-2-27
100m/s2，10-2000Hz
功能
可预置(1);设置方向(2)
重量
约0.220Kg
附加信号可选
（1)可通过预制功能设定编码器的初始位置，当 SET 线与电源正短接，时间大于1秒，编码器当前值将编码为0；
（2）可通过方向功能改变编码器的计数方向:
当 DIR 线悬空或与电源负短接时，编码器轴按 CW 方向旋转，数据输出为增加；当 DIR 线与正电源短接时，编码器按 CW 方向旋转，数据输出为减小；
（3）配套软件设置,任意位置都是*的，不受断电影响
输出方式
RS485自由协议
分辨率
1024 2048 4096PPR
安装形式
夹紧、同步法兰或盲孔轴套
工作寿命
10.5年( 40°C 时)
经济型多圈并行CDM610G12-256/16PB
产品描述
经济型多圈并行CDM610G12-256/16PB
传输：通过两根晶体管在推挽电路中进行数据传输
距离：传输距离长达 50 米,抗干扰能力强
类型：方便连接带数字 I/O 的一般 PLC
代码：多种方式,可选 CW 或 CCW 设置零位
电气参数
机械参数
工作电压
10-30VDC
外壳
铝粉涂层或不锈钢
输出电路
Push-Pull （推挽并行）
*转速
3000 min-1
每通道允许负载
Max:30mA
启动扭矩
0.05 N.m MAX
输出频率
Max:400K Hz
转动惯量
≤ 30 gcm2
编码方式
二进制码/格雷码/格雷余码
轴负荷
轴向：40N,径向：110N
单圈分辨率
256
防护等级EN 60 529
IP65 可选IP67
转动圈数或
16 圈
抗冲击性EN 60068-2-29
1000m/s2，6ms
线性度
±½ LSB (12 bit),
抗振动性EN 60068-2-27
100m/s2，10-2000Hz
接口电路保护
短路保护，反极性保护
重量
约 0.220Kg
通用参数
订货参数须知
工作温度
-40 - 85°C（电缆：-30 - 70°C）
分辨率
格雷码
二进制码
格雷余码
功耗
<2.5W
360
---
---
Y09
气候条件
无凝露
720
---
---
Y10
重复精度
2BIT(实际与轴同心度有关）
1024
G10
B10
---
安装形式
夹紧、同步法兰或盲孔轴套
4096
G12
B12
---
工作寿命 13.5 年( 40°C 时) 65536 G16 B16 ---
