德国施迈茨SCHMALZ的波纹吸盘连接
产品简介
10.01.06.00918
施迈茨吸盘的订货号
10.01.06.00916
10.01.06.00918
10.01.06.00920
10.01.06.01241
10.01.06.01242
10.01.06.01243
10.01.06.01244
10.01.06.00932
10.01.06.00933
10.01.06.00936
10.01.06.00937
10.01.06.00922
10.01.06.00924
10.01.06.00998
10.01.06.01000
10.01.06.01002
10.01.06.01004
10.01.06.01006
10.01.06.01008
10.01.06.01010
10.01.06.01012
10.01.06.00940

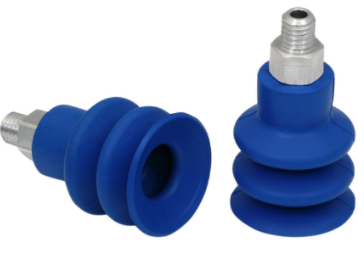

FSG 18 HT1-60 M5-AG
物料号: 10.01.06.00969
Schmalz Select.Schmalz Select.
波纹吸盘（圆形），紧密贴合不平整工件表面
尺寸:18,00
吸盘材质:高温材质 HT1
材质硬度:60,0 Shore A
连接方式:M5-M
真空接口:M5-M
属性 数值
吸盘材质 高温材质 HT1
材质硬度 60 Shore A
尺寸 18
折数 2.5
连接方式 M5-AG
*小曲率半径(凸面) 20 mm
腔内体积 1.35 cm³
吸力 3.02 N
拉脱力 8.5 N
建议软管内径 2 mm
自重 2.9 g
产品系列 FSG
施迈茨原装附件
配件
SPI 17 PEEK
10.01.06.03283
吸盘内衬，防止薄膜变形被吸入
尺寸:17,00
数量（件）
SA-NIP N016 M5-AG DN250
10.01.06.00123
吸盘接头
长 L1:16,00 mm
安装高度:5,00 mm
公称直径 dn:2,50 mm
FG 18 HT1-60 N016
10.01.06.00881
波纹吸盘（圆形），紧密贴合不平整工件表面
尺寸:18,00
吸盘材质:高温材质 HT1
材质硬度:60,0 Shore A
施迈茨的原装吸盘
Schmalz吸盘FSGA 4 NBR-55 M3-AG:波纹管吸盘(圆形)，可适应不平整的表面。尺寸:4。折叠数量:1.5。吸盘材料:丁腈橡胶NBR。材料硬度:55°Sh。乳头材料:铝。真空连接:M3-M。
Schmalz吸盘FSGA 6 HT1-60 M5-AG:Schmalz Select。波纹管吸盘(圆形)，可适应不平整的表面。尺寸:6。折叠数量:1.5。吸盘材料:高温材料HT1。材料硬度:60°Sh。乳头材料:铝。真空连接:M5-M。
