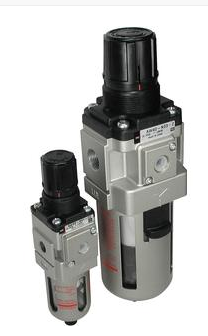

SMC过滤减压阀AW20K-AW60K-B使用技巧以及性能
在设定机械泵的驱动压力时，正确的方法是使驱动压力高于背压1-1.5kg/cm2（15-20psig）。这在大多数情况下是正确的。但有时为达到泵的要求排量，需要将驱动压力设得稍高一些。驱动压力高时，不利的一面是容易对进气阀造成磨损。如果驱动压力高于要求值，会对进气阀造成严重的磨损而不得不提前更换进气阀。
在这种情况下，建议使用减压阀或减压阀站。减压阀既可以允许将驱动压力维持在能够满足泵排量的设定压力，同时也可以保护进气阀不受磨损。另外，在应用空间较狭窄时，建议使用带集汽管的减压阀站。在泵泵水过程中，集汽管为泵供汽从而为泵提供了缓冲区。这个缓冲区使整个装置的动作柔和，减少对减压阀的磨损。
选用标准
在给定的弹簧压力级范围内，使出口压力在大值与小值之间能连续调整，不得有卡阻和异常振动；
对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于大流量的0.5%；
出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；
进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
通常，减压阀的阀后压力应小于阀前压力的0.5倍；
减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
日本SMC过滤减压阀本实用*是通过以下措施实现的，微压自力式压力调节阀主要由调节机构和执行机构两部分组成，调节机构包括阀体、阀盖、阀芯、阀座、导向套和膜片等组成；执行机构包括调压弹簧、膜片、膜室、传动件、阀座、阀芯和连接体等组成。调节机构的阀座II位于阀体的中部，与其配合通断介质的阀芯II在阀座II的上面，解析日本SMC过滤减压阀之间的接触面有橡胶圈密封。阀芯II通过弹簧和导向套定位，阀芯II和阀体之间通过膜片II将阀前腔与气室3隔离；阀芯II的上半部位于阀盖和阀体之间的气室3中，下半部位于阀前腔的上部；阀芯II在膜片II上部的作用面积大于下部的作用面积。
